PolskaGoupilles Press-N-Lok™

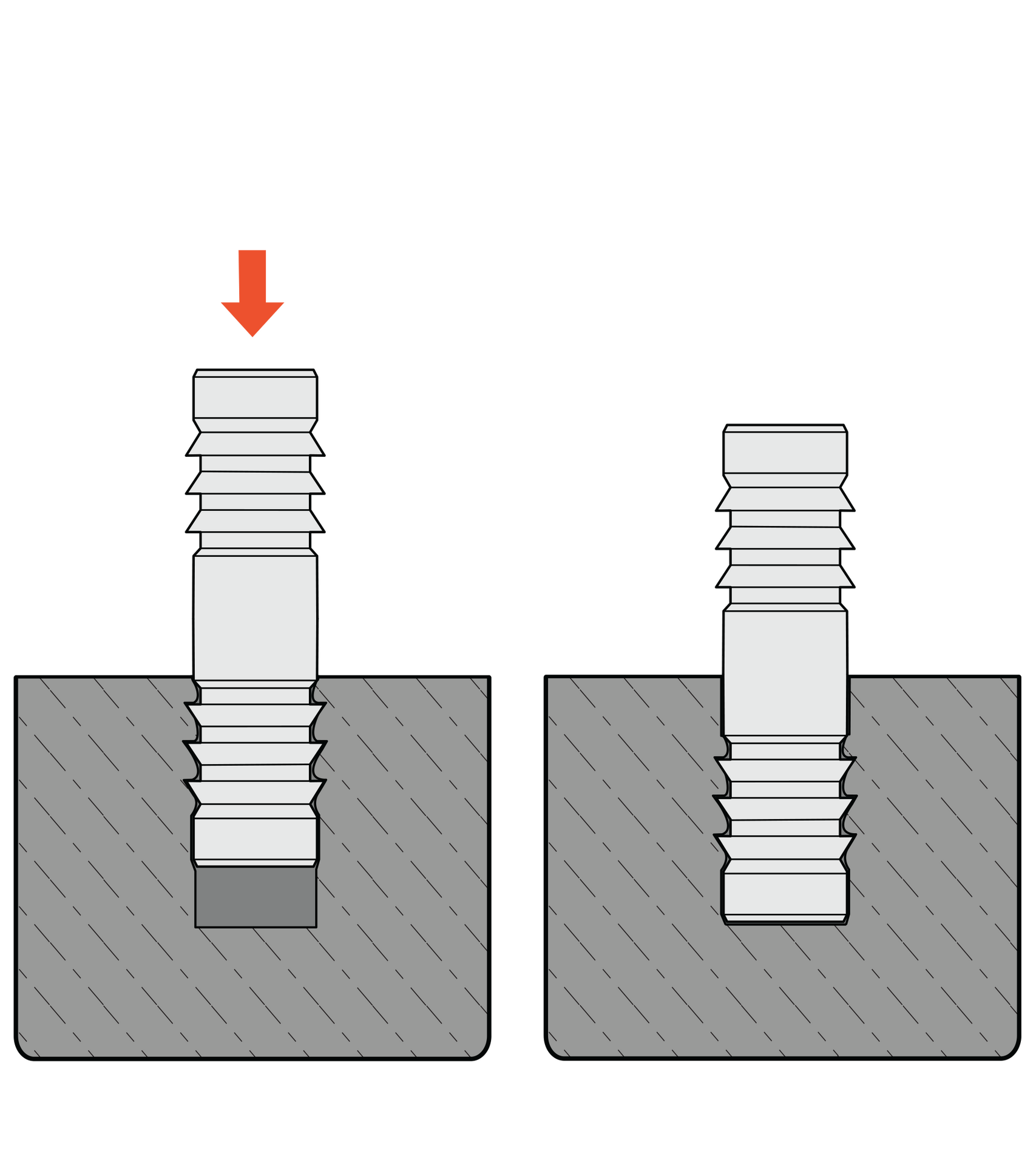

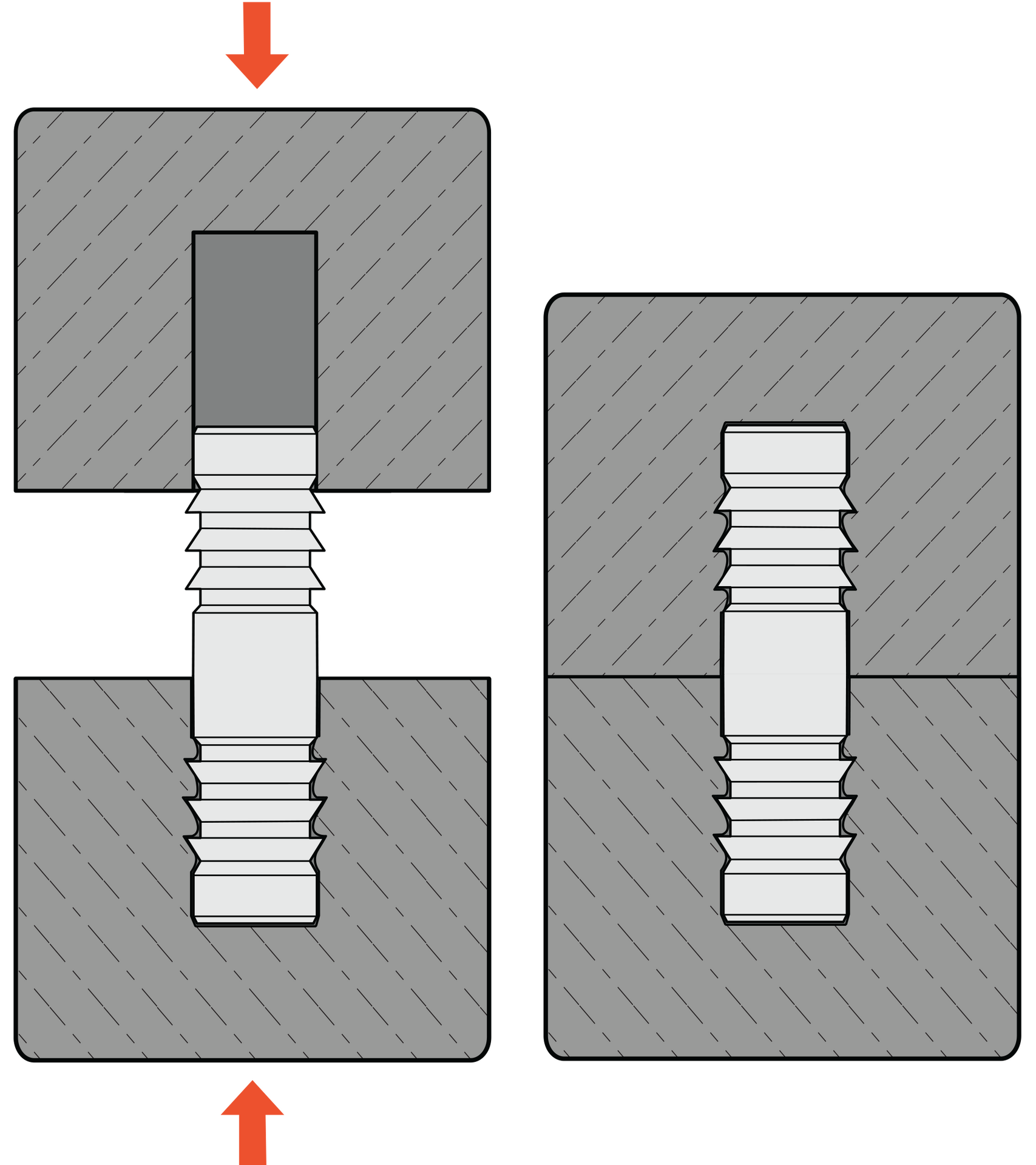

Les Goupilles Press-N-Lok™ de SPIROL sont conçues pour assembler de manière permanente deux composants en plastique. Ces goupilles sont dotées, à chaque extrémité, de barbes en relief opposées, inclinées vers l'arrière, dans le sens contraire à celui de l'insertion. Lors de l'insertion de la goupille, le plastique comble l'espace autour des barbes, ce qui garantit une résistance maximale à la force axiale et assure un assemblage sûr et inviolable.
Les avantages des Goupilles Press-N-Lok™ sont les suivants :
- Permanent / inviolable
- Installation simple et propre
- Léger et sans plomb
- Résistance à la corrosion
- Temps d’assemblage plus rapide et coûts d’équipement d’assemblage plus faibles par rapport aux vis et aux adhésifs
- Caché dans l’assemblage final

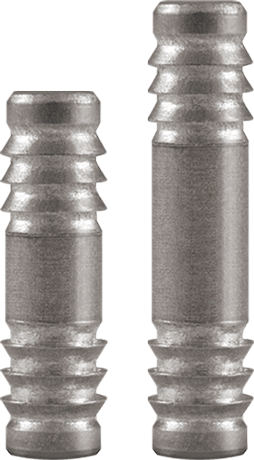

Les Goupilles SPIROL Press-N-Lok™ sont fabriquées en aluminium léger, sans plomb et résistant à la corrosion, et sont disponibles dans des diamètres allant de 2 mm à 4 mm.
Assistance technique gratuite en matière d'ingénierie d'application : Les ingénieurs d'application de SPIROL travaillent en étroite collaboration avec les clients afin d'évaluer les exigences d'assemblage et de recommander la meilleure solution de fixation pour l'application concernée.
Offre standard
MATÉRIEL STANDARD
A - Aluminium
FINITION STANDARD
K - Brutes
DONNÉES DIMENSIONNELLES - MÉTRIQUES
|
Référence SPIROL |
 2D/3D |
Diamètre nominal |
Longueur de la goupille "L" |
Diamètre pilote |
Diamètre des |
Nombre de barbelures (par côté) |
Longueur du chanfrein "C" |
Taille de trou recommandée |
|||
| Mín. | Máx. | Mín. | Máx. | Mín. | Mín. | Máx. | |||||
| 282672 |  |
2 | 8 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 288078 | |
2 | 12 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282673 | |
2 | 16 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282674 | |
3 | 12 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 288320 | |
3 | 18 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282675 | |
3 | 24 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282676 | |
4 | 16 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 288322 | |
4 | 24 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 282677 | |
4 | 32 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
• Autres longueurs disponibles sur demande
• Peut être commandé en acier inoxydable au nickel
Exemples d'applications réussies

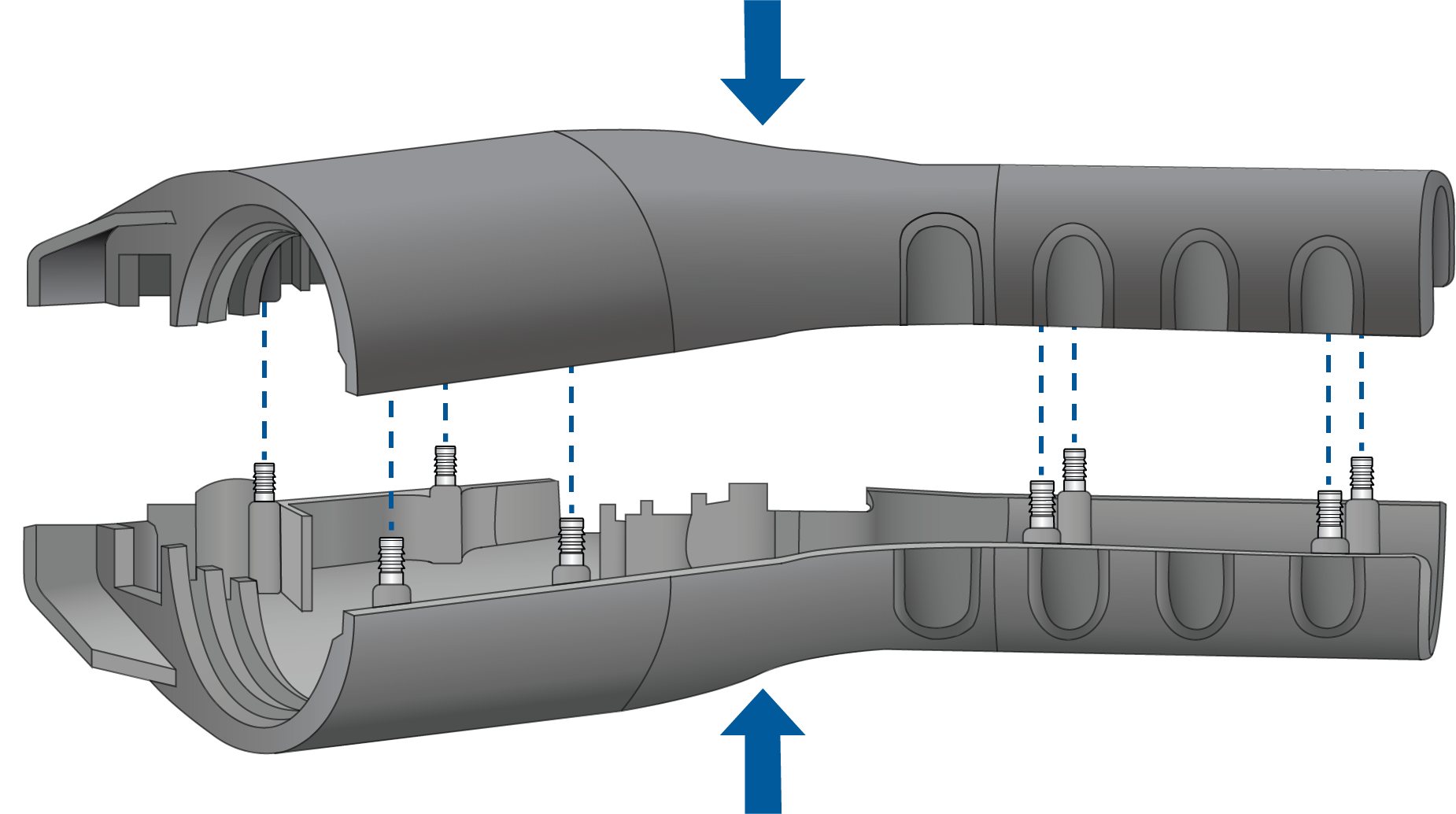

Goupille de retenue dans la poignée de recharge en plastique pour véhicules électriques
Défi client
Un fabricant de poignées de recharge pour véhicules électriques connaissait un taux de rebut élevé lors de l'assemblage en raison des vis qui arrachaient le support en plastique. Il souhaitait remplacer les vis par des fixations permanentes et inviolables, tout en favorisant une production allégée.
Solution SPIROL
- SPIROL Engineering a recommandé de remplacer les vis par des Goupilles Press-N-Lok™ spécialement conçues comme goupilles de rétention pour les boîtiers en plastique.
- Les Goupilles Press-N-Lok™ ont des barbes qui assurent une rétention élevée dans les plastiques. Lorsque les goupilles sont enfoncées dans le plastique, les barbes déplacent le matériau hôte du plastique. Après l'installation, le plastique se remplit derrière les barbes pour verrouiller les goupilles en place.
- Le temps d'assemblage des Goupilles Press-N-Lok™ était beaucoup plus rapide et les coûts d'équipement d'assemblage étaient inférieurs par rapport aux vis utilisées précédemment.
- Les Goupilles Press-N-Lok™ de SPIROL ont simplifié le processus d'assemblage et éliminé les événements de rebut associés à l'installation des vis.
