PolskaEmpilements de Rondelles Ressorts Pré-Assemblées
SPIROL propose des empilements de ressorts à disques personnalisés pour répondre à vos besoins spécifiques, notamment diverses options d'emballage, des choix de marquage des pièces et des solutions d'expédition sur mesure.
SPIROL fournit des rondelles ressort pré-empilées dans des configurations personnalisées (lubrifiées ou non lubrifiées), emballées sous film rétractable avec une languette perforée pour faciliter l'installation. Ces piles de Rondelles Ressorts pré-assemblées sont livrées intactes, ce qui permet de gagner du temps, d'éviter les erreurs lors du processus d'assemblage et d'éliminer les inconvénients liés à la lubrification des empilements.
Assistance technique pour les applications : le service technique de SPIROL vous aidera à déterminer la configuration optimale de la pile de disques pour répondre aux exigences de votre application spécifique. Pour faire appel à l'équipe technique de SPIROL, il suffit de demander une assistance technique ou de nous contacter sur notre site le plus proche dans le monde.
Vous avez déjà une application de Rondelles Ressort Empilés ? Si vous avez une Pile de Rondelles Ressort existante que vous souhaitez évaluer, veuillez demander un devis. Nous sommes là pour vous aider !
Avantages des empilements de ressorts à disques préassemblées
Gain de temps, précision et cohérence :
La configuration précise de l’empilement est garantie, ce qui élimine le risque de configuration incorrecte et la perte de temps résultant de retouches coûteuses.
Élimination du temps de construction :
Chaque empilement est construit selon des spécifications précises, ce qui élimine le temps nécessaire pour manipuler, disposer et aligner les Rondelles Ressort individuelles.
Lubrification précise et uniforme :
Lorsque la lubrification est requise, une application précise et uniforme est essentielle à la performance de l’empilement de ressorts à disque.Les piles de Rondelles Ressort pré-lubrifiées sont fournies prêtes à être installées immédiatement, ce qui réduit le temps d'assemblage et le besoin de graissage sur site.
Conception et emballage entièrement personnalisables :
Les piles de ressorts à rondelles préassemblées sont configurées et emballées selon les exigences spécifiques de votre application. Les personnalisations comprennent : le matériau des rondelles ressort, la hauteur totale de la pile, et bien plus encore. Optimisez votre emballage pour simplifier la manipulation, l'installation et le stockage pendant la production.
Une installation simple et rapide réduit les coûts d'assemblage:
Chaque pile de ressorts à rondelles ressorts est livrée prête à être installée. Cela garantit des résultats rationalisés, prévisibles et reproductibles lors de l'assemblage final.
Les ingénieurs d'application de SPIROL vous aideront du début à la fin !
Gagnez du temps, réduisez les coûts et garantissez la qualité
L'un des composants les plus exigeants et les plus complexes à construire dans un environnement de production est la pile de Rondelles Ressort. Lorsque les fabricants utilisent des piles de Rondelles Ressort préassemblées plutôt que d'acheter des Rondelles Ressort individuelles et de les empiler en interne, ils peuvent facilement gagner du temps et de l'argent tout en garantissant la qualité de leur assemblage final. Consulter l’étude complète : Comment les piles de Rondelles Ressort préassemblées aident les fabricants à gagner du temps, de l'argent et à garantir la qualité.

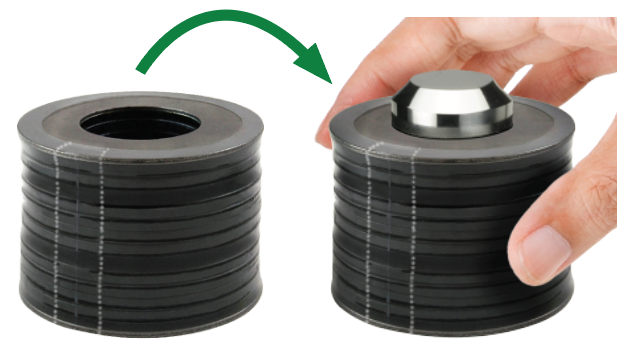

Les piles de rondelles ressorts préassemblées sont livrées prêtes à être installées immédiatement.
Livrées entièrement assemblées pour simplifier l'installation et réduire le temps d'assemblage.

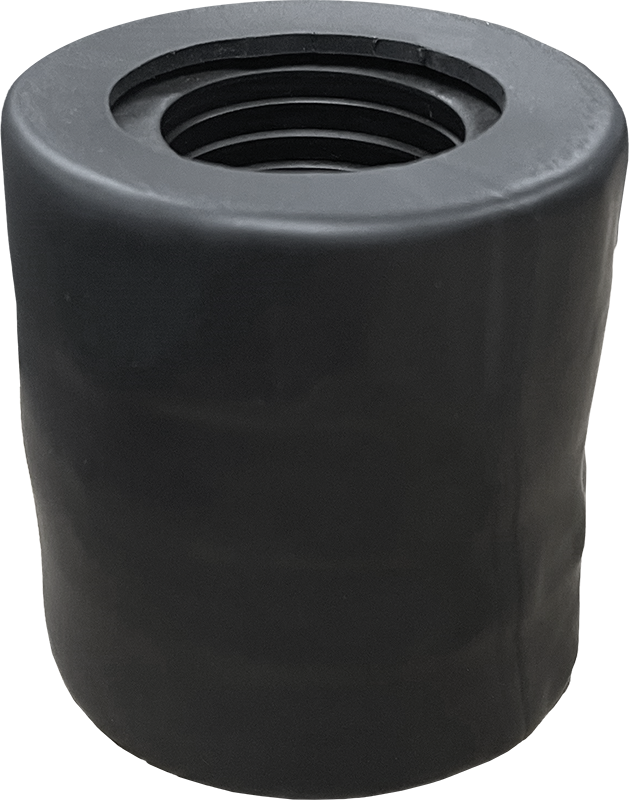

Emballage personnalisé : solutions d'emballage sur mesure développées en collaboration avec vous pour garantir un transport sûr et une manipulation aisée.
Options de marquage des pièces :

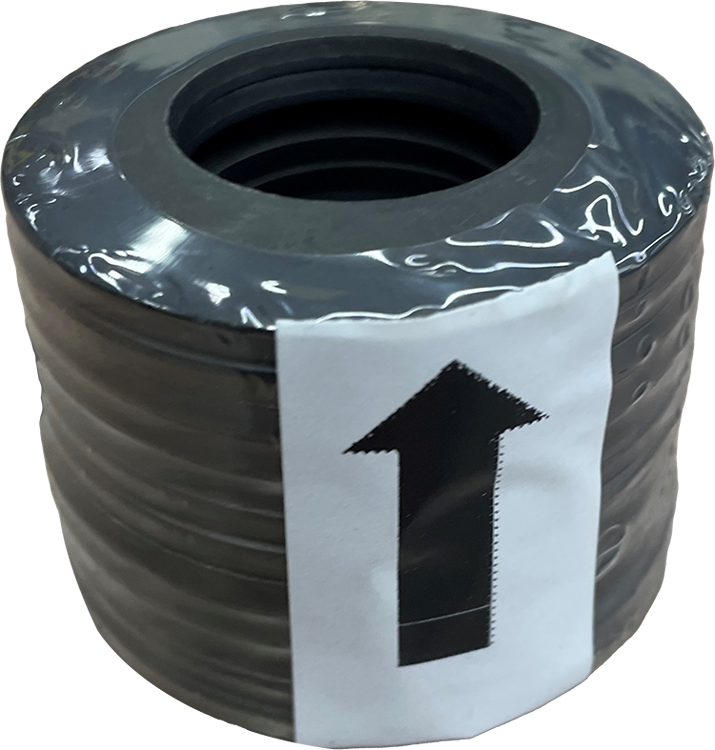

- Indicateurs directionnels pour garantir une orientation correcte lors de l'installation.

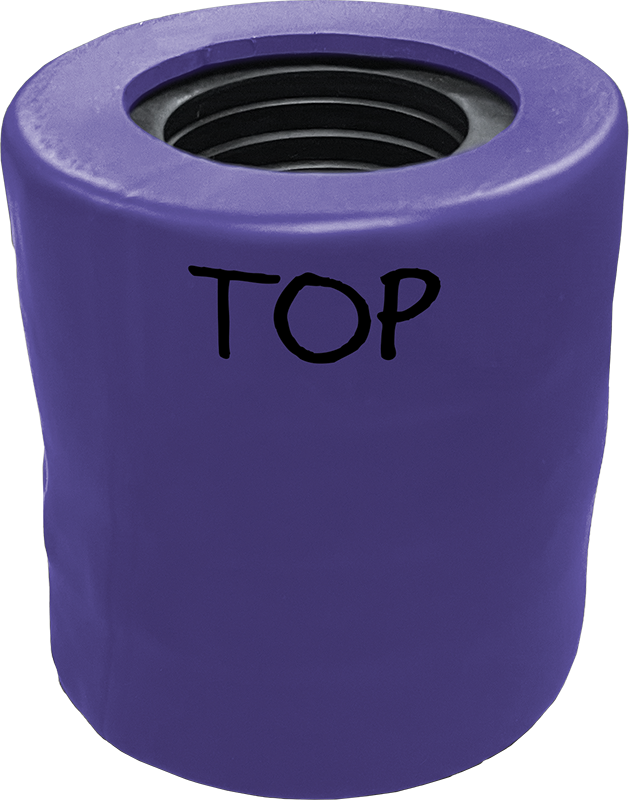

- Repères visuels sur la pile de Rondelles Ressort pour une confirmation claire et immédiate de la configuration correcte de l'assemblage.
Assurance qualité pré-vérifiée : chaque pile de Rondelles Ressort est soumise à un contrôle qualité afin de vérifier l'orientation correcte et les exigences personnalisées en matière de marquage et d'emballage des pièces avant expédition.

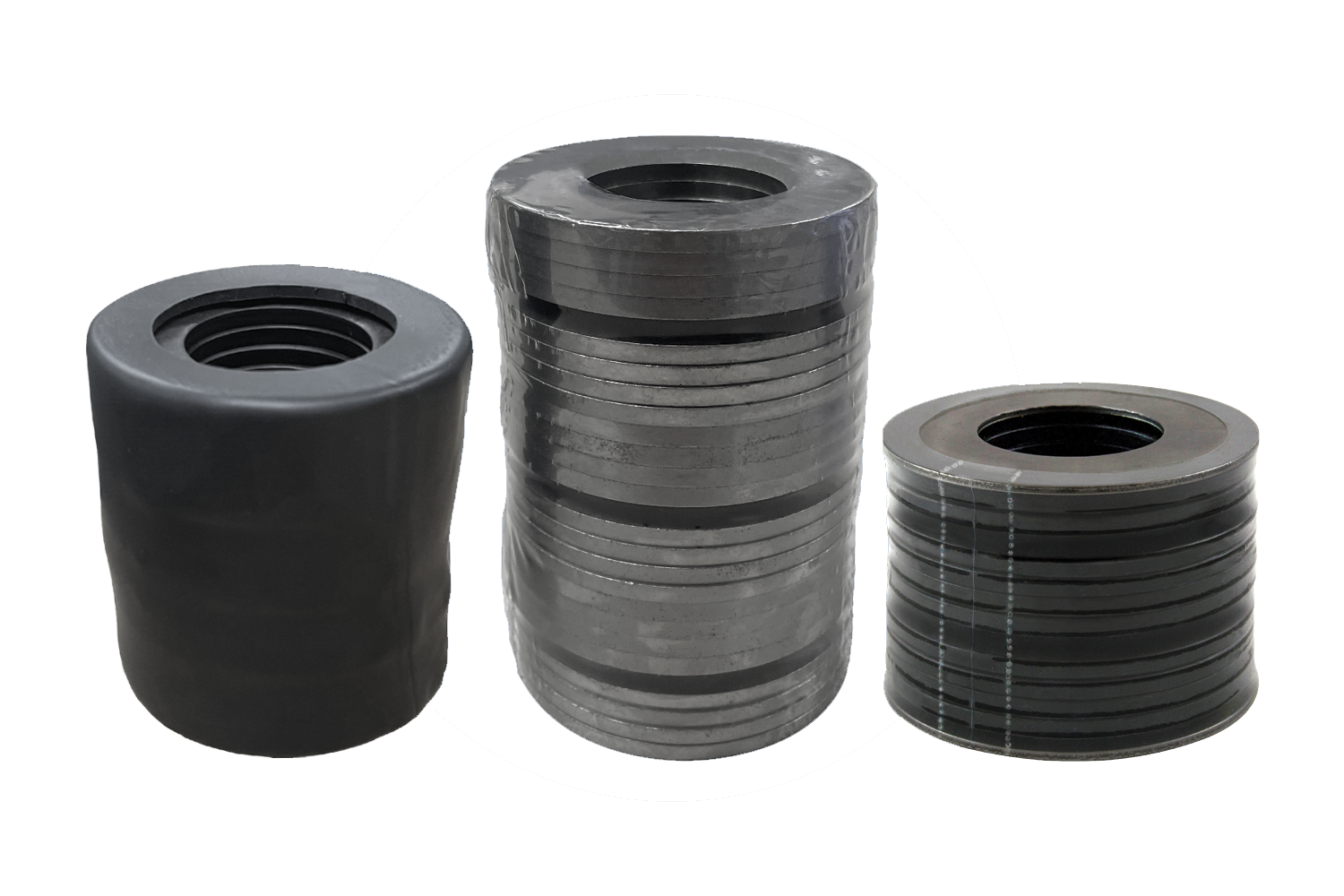

Emballage et marquage des pièces entièrement personnalisables
Les options personnalisées comprennent :
- Différents types d'emballage
- Choix de lubrification
- Marquage des pièces
- Flexibilité pour répondre à des exigences particulières.
Spécifications

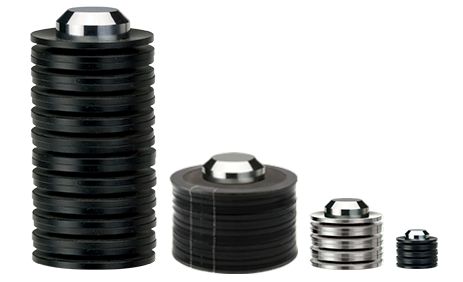

SPIROL fabrique des piles de ressorts à disques préassemblées à partir de rondelles ressort produites selon les normes DIN 16983. Leur taille varie de 8 mm de diamètre extérieur, idéal pour les mécanismes compacts ou de précision, à 200 mm de diamètre, comparable à la taille des brides industrielles standard ou des boîtiers de manomètres.
Entre ces deux extrêmes, nous proposons une gamme complète de tailles adaptées à des applications allant des instruments de précision et des composants automobiles aux équipements industriels lourds.
Rondelles Ressort - Liste de produits
Empilements de Rondelles Ressorts Pré-Assemblées
Pour les applications existantes, veuillez demander un devis et fournir à SPIROL le dessin de votre Pile de Rondelles Ressort personnalisée ainsi que vos exigences en matière de quantité, de livraison et autres. Un membre de notre équipe vous répondra rapidement. Si vous souhaitez obtenir de l'aide pour déterminer la Pile de Rondelles Ressort la plus appropriée à votre application, veuillez demander une assistance technique. Nous sommes là pour vous aider !
Options supplémentaires de Rondelles Ressorts
Besoin d'aide ?
Les ingénieurs d'application de SPIROL vous aideront à concevoir et à sélectionner la pile de Rondelles Ressort la plus rentable pour s'adapter à vos contraintes d'espace tout en répondant à vos exigences spécifiques en matière de force et de déflexion. Notre équipe expérimentée peut souvent configurer un empilement de Rondelles Ressort plus petits et moins coûteux pour obtenir les mêmes performances que des disques plus grands et plus chers. Nos ingénieurs vous aideront également à développer des piles de Rondelles Ressort spéciales pour répondre aux exigences d'applications uniques. Cela inclut des dimensions, des matériaux, des finitions et des formes spéciales, le grenaillage, le préréglage et l'empilage.
Exemples d'applications réussies

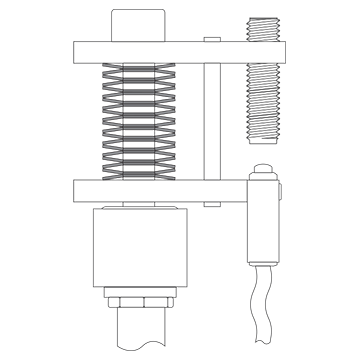

Empilement de Rondelles Ressort dans un interrupteur de sécurité de surcharge de grue
DÉFI CLIENT:
Un fabricant a demandé à SPIROL de l'aider à concevoir une pile de Rondelles Ressort capable d'activer de manière fiable le mécanisme de surcharge d'une grue d'entrepôt. Le concepteur avait une plage de fonctionnement spécifique pour la grue et les Rondelles Ressort devaient activer le mécanisme de surcharge empêchant l'utilisation de la grue à des charges supérieures à 2700 kg (26,48 kN). Les paramètres de conception du fabricant limitaient le diamètre maximal du ressort à disque à 94 mm et la hauteur de la pile à 150 mm.
SOLUTION DE SPIROL :
- L'équipe d'ingénierie d'application de SPIROL a déterminé que (20) Rondelles Ressort en acier (51CrV4) (DSC 90 x 46 x 5mm WR) empilés en série fourniraient les exigences nominales de force/déflexion dans les contraintes physiques de la conception.
- Les Rondelles Ressort empilés en série fonctionnent de telle sorte que la déflexion est celle d'un seul disque multiplié par le nombre de disques et que la force est la même que celle d'un seul disque.
- Pour s'assurer que la pile de Rondelles Ressort fonctionnerait comme souhaité dans les conditions de matériau minimales et maximales, l'évaluation de SPIROL Engineering a inclus le calcul des performances de la pile de Rondelles Ressort aux limites extrêmes de la plage de tolérance.
- En fin de compte, l'empilement de Rondelles Ressort recommandé a satisfait à toutes les exigences de performance dans le cadre des contraintes physiques de la conception.

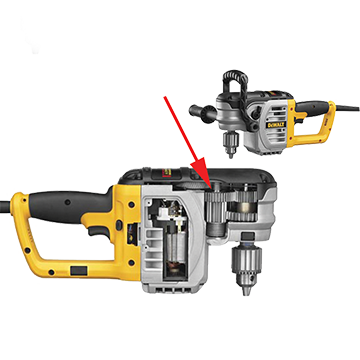

Empilement des Rondelles Ressort dans l'embrayage mécanique d'une perceuse à angle droit pour usage intensif
DÉFI CLIENT:
L'ingénieur en chef d'une importante société d'outils manuels et électriques a contacté SPIROL pour l'aider à déterminer la meilleure conception de ressort à disque pour une nouvelle perceuse à angle droit légère, compacte et portable.
SOLUTION DE SPIROL :
- SPIROL Engineering a conçu deux Rondelles Ressort spéciaux empilés en série pour répondre aux exigences spécifiques de force et de déflexion.
- Les Rondelles Ressort offrent une capacité de charge supérieure dans un espace réduit par rapport aux ressorts hélicoïdaux classiques, ce qui permet au concepteur de rendre l'outil plus compact.
- Contrairement aux rondelles Belleville qui sont surtout utilisées dans les applications statiques, les Rondelles Ressort offrent une prévisibilité, une fiabilité et une résistance à la fatigue inégalées dans les applications hautement dynamiques.
- En s'associant avec SPIROL et en incorporant nos recommandations, le client a minimisé le temps de développement coûteux et a lancé en toute confiance sa nouvelle foreuse de haute qualité sur le marché.

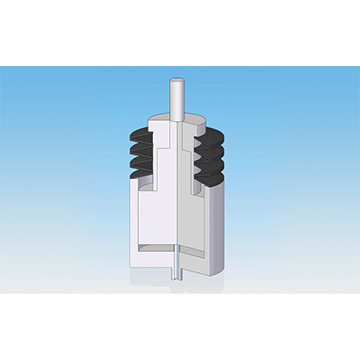

Assemblage de la presse à poinçonner à tourelle
DÉFI CLIENT:
Les outils traditionnels des poinçonneuses à tourelle utilisent des ressorts hélicoïdaux (ressorts de matrice) pour faciliter le mécanisme de dépouillement d'une matrice. Dans une presse traditionnelle, le choix du type et de l'épaisseur du matériau est limité par l'incapacité des ressorts hélicoïdaux à produire une force élevée sur une courte distance linéaire. Lorsque cette performance est nécessaire, les ressorts hélicoïdaux ont un effet négatif sur la qualité du produit formé et l'efficacité du processus de fabrication.
SOLUTION DE SPIROL :
- Les Rondelles Ressort SPIROL sont capables de fournir une force d'arrachage plus importante et plus régulière que les ressorts hélicoïdaux et nécessitent moins d'espace lorsqu'ils sont empilés en série.
- Pour obtenir le même taux de ressort, le ressort hélicoïdal doit être sept fois plus grand que le ressort à disque.
- Les empilements de Rondelles Ressort sont devenus un élément essentiel du progrès de l'outillage des poinçonneuses à tourelle.
Conception locale. Approvisionnement mondial..
SPIROL dispose d'ingénieurs d'application dans le monde entier pour vous aider dans vos conceptions, soutenus par des centres de fabrication de pointe et des installations de stockage mondiales pour simplifier la logistique de la livraison de votre produit.
Vous avez un problème de fabrication que vous ne parvenez pas à résoudre? Nos experts en ingénierie aiment les défis. Recommander des solutions efficaces pour les besoins de vos applications est ce que nous faisons de mieux. Appelez-nous ou remplissez le formulaire ci-dessous pour nous contacter !
