Assemblage de pompe à filtre en plastique

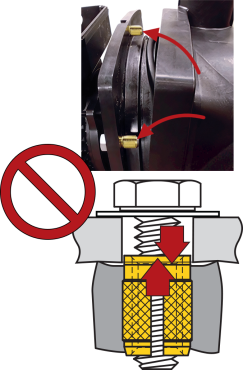

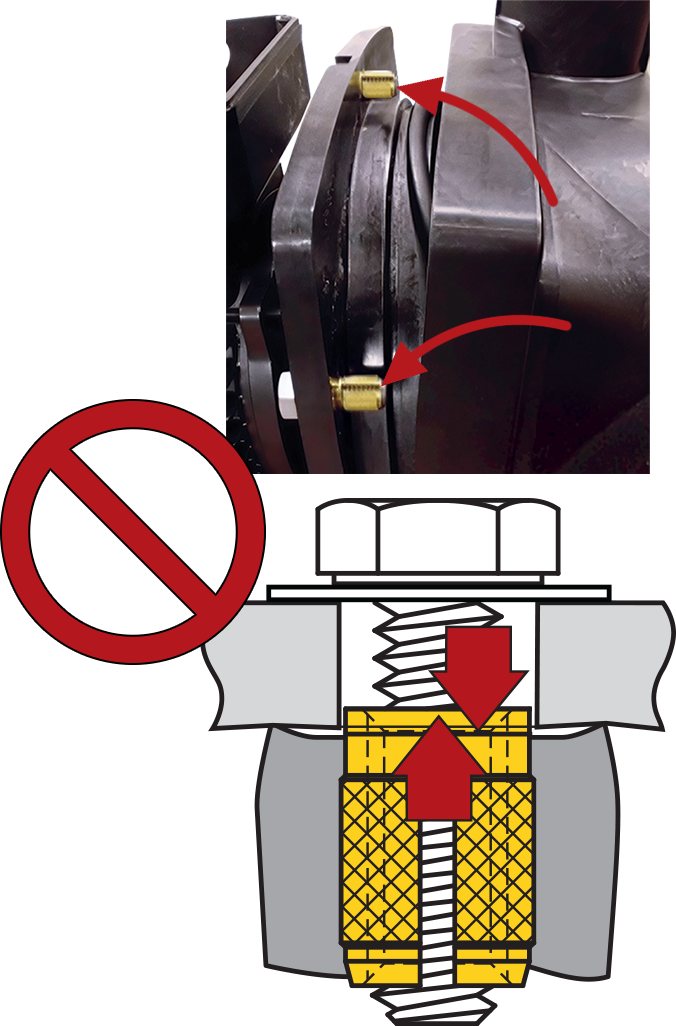

Un fabricant de pompes et de vannes a contacté SPIROL pour l'aider à résoudre un problème avec sa pompe à filtre. La pompe à filtre se composait d'un couvercle fixé au boîtier de la pompe. Avec la pression interne et le couple appliqué, l'ensemble devait résister à 22 N⋅m. Ils utilisaient six inserts d'expansion avec des boulons M8 dans du plastique polypropylène chargé à 30 % de fibre de verre. Un sous-traitant installait manuellement chaque insert sur le pourtour de la bride du boîtier. Lorsque la pression requise était appliquée, les inserts se détachaient avec les boulons, ce qui entraînait l'ouverture de la pompe. Le client recherchait une solution fiable et efficace pour répondre à ses spécifications.

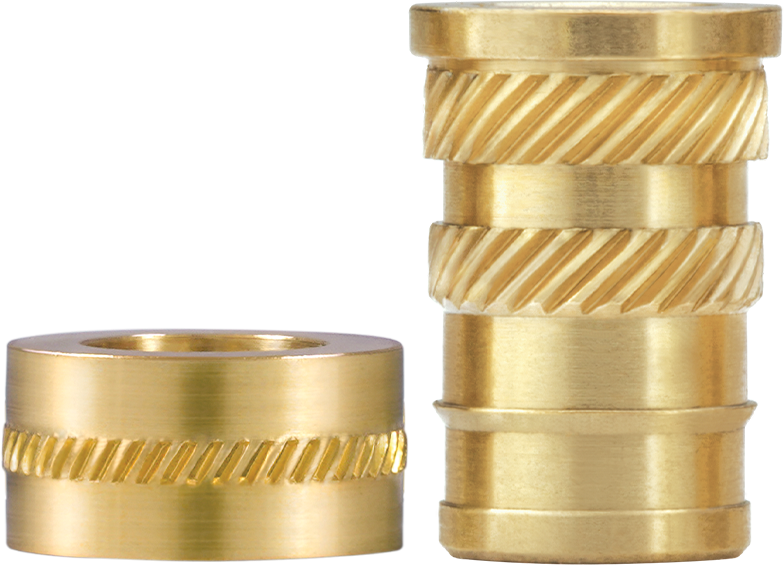

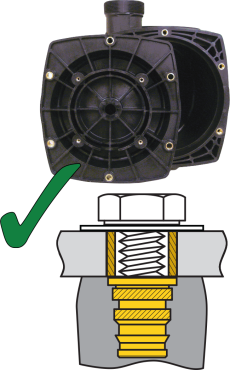

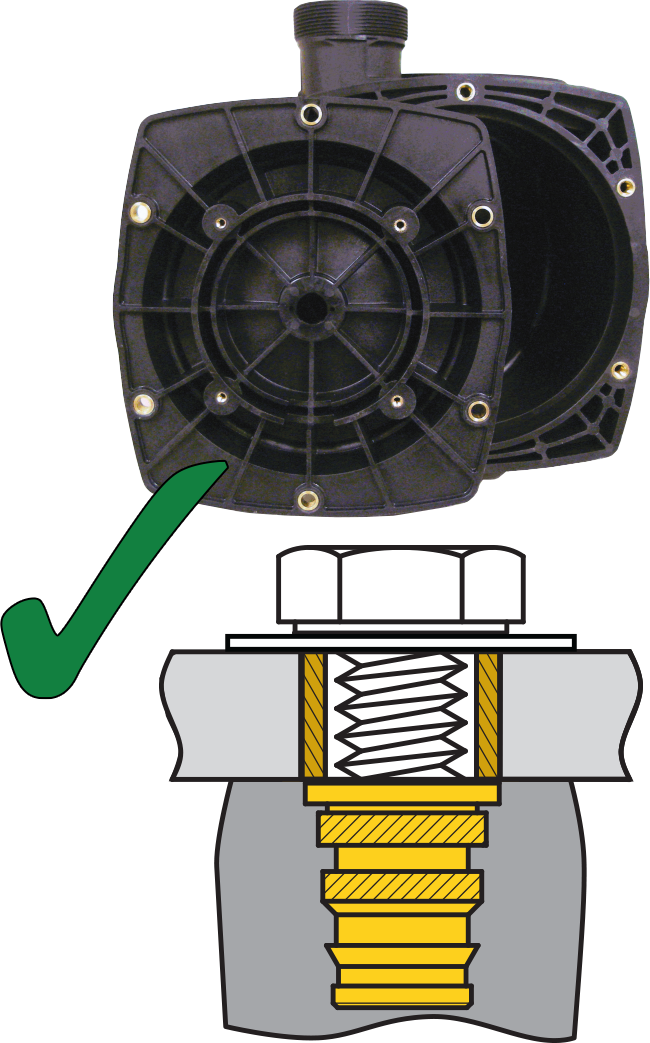

Après examen de l'application, le service d’ingénierie SPIROLa déterminé que les diamètres des trous du couvercle étaient plus grands que le diamètre des inserts, créant ainsi un phénomène d’arrachement. Il a été recommandé au client d'utiliser les inserts à tête chauffés de la série INS20 de SPIROL, combinés à des Limiteurs de compression CL8000. Ce type d'insert offre une grande facilité d'alignement et d'installation, avec l'avantage supplémentaire d'une tête qui augmente la Surface d'appui pour éviter le soulèvement. Il présente également des valeurs de couple et d'arrachement plus élevées que les inserts à expansion. Les Limiteurs de compression offrent une Surface d'appui supplémentaire pour éviter le soulèvement et empêcher le fluage plastique pendant la durée de vie de l'assemblage.

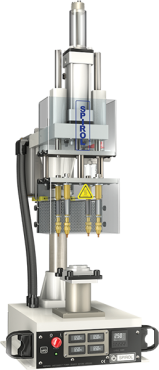

SPIROL a également suggéré au client d'utiliser une machine d'installation pneumatique à chaud modèle HP pour installer les inserts

Cette solution a permis d'obtenir un produit de haute qualité et un processus d'assemblage efficace, tout en dépassant les exigences de performance de l'application.
