Assemblage d’un bloc hydraulique de transmission automobile

Le fabricant/assembleur d’un bloc hydraulique de transmission automobile souhaitait positionner avec précision les blocs hydrauliques supérieur et inférieur lors du sous-assemblage. Le fabricant souhaitait également utiliser des goupilles de positionnement lors de l'assemblage final pour positionner le carter de transmission. Le coût total de l'assemblage était surveillé de très près et le fabricant recherchait un produit répondant à toutes ses spécifications d'alignement. Des goupilles pleines usinées et des goupilles élastiques fendues ont été testées, mais aucune n'offrait le coût total d'installation le plus bas et toutes deux étaient difficiles à installer. La goupille pleine nécessitait un trou très précis, elle augmentait le poids total de l'assemblage, exigeait une force d'installation plus importante et était globalement plus coûteuse. La goupille élastique fendue n'offrait pas un alignement critique suffisamment précis pour le carter de transmission fini et ne pouvait pas être alimentée automatiquement car ce type de goupille n'est pas très rectiligne, l'écart peut provoquer un emboîtement ou un accrochage entre goupilles, et les chanfreins imparfaits aux extrémités des goupilles rendent difficile le démarrage de la goupille lors de l'installation. Le client a demandé l'aide de SPIROL pour atteindre son objectif global : réduire le temps de préparation des trous, réduire le poids de l'assemblage, diminuer les forces d'installation et simplifier le processus d'assemblage/d'alimentation des pièces dans l'usine.

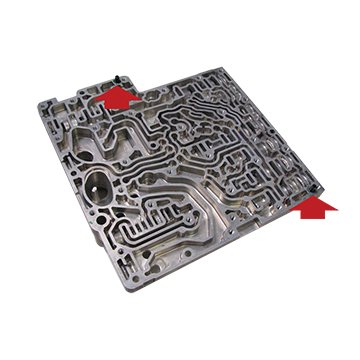

L'assemblage se compose de deux corps de valve en aluminium moulé sous pression (supérieur et inférieur). Les corps de valve devaient être « goupillés » à deux endroits à 180 degrés l'un de l'autre. L'ensemble pouvait utiliser un ajustement serré ou un ajustement avec jeu, en fonction de la position réelle globale requise par rapport aux deux corps de valve et au boîtier de transmission correspondant.

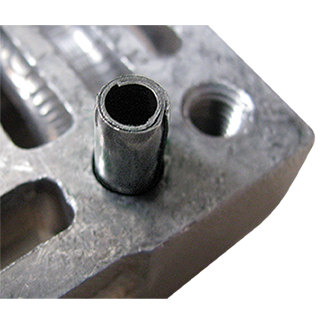

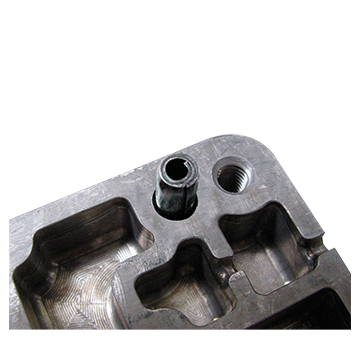

Étant donné que les corps de valve sont fabriqués en aluminium, la goupille spiralée pour usage léger offrait un équilibre optimal entre résistance et flexibilité, dépassant toutes les exigences de performance pour cette application particulière, à un coût d'installation minimal. La goupille spiralée SPIROL® offrait au client la flexibilité nécessaire pour choisir l'ajustement souhaité avec un minimum de modifications. L'évaluation de l'assemblage a révélé qu'une goupille pouvait être fixée dans le corps de soupape inférieur, aligner le corps supérieur et fournir un ajustement avec jeu dans le boîtier de transmission pour faciliter l'assemblage manuel. Comme les goupilles élastiques spiralées utilisent les mêmes configurations de taille de trou nominale (à l'exception d'une tolérance globale plus large) que les goupilles pleines et les goupilles élastiques fendues usinées standard, cette recommandation a été validée et mise en œuvre comme un changement en cours.

Les goupilles spiralées sont conçues de manière que leur diamètre préinstallé soit supérieur à celui du trou recommandé. Le diamètre est comprimé lors de l'insertion de la goupille Élastique Spiralée. Une fois installée, elle se maintient en exerçant une force radiale constante contre la paroi du trou, car elle tente de retrouver son diamètre préinstallé. Cette flexibilité permet à la goupille spiralée d'absorber la plus large gamme de tolérances de fabrication de toutes les autres goupilles à ajustement serré, tout en fournissant la force de retenue requise. Les extrémités nettes et coupées à angle droit de la Goupille Spiralée offrent une grande facilité d'insertion de la goupille et facilitent l'alignement des composants correspondants. La combinaison de la rectitude de la Goupille Spiralée, de ses extrémités carrées, de ses chanfreins concentriques et de sa configuration sans espace la rend idéale pour l'alimentation et l'assemblage automatiques. Enfin, la construction légère de la goupille a permis d'atteindre l'objectif de réduction du poids, ainsi que le souhait de réduire les forces d'installation.
