Cloueuse

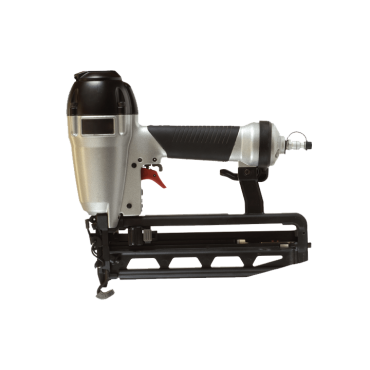

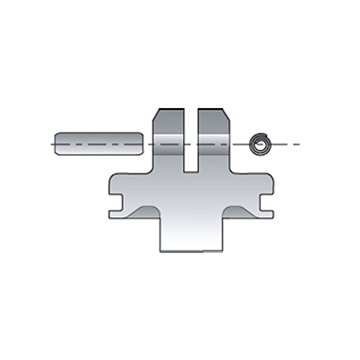

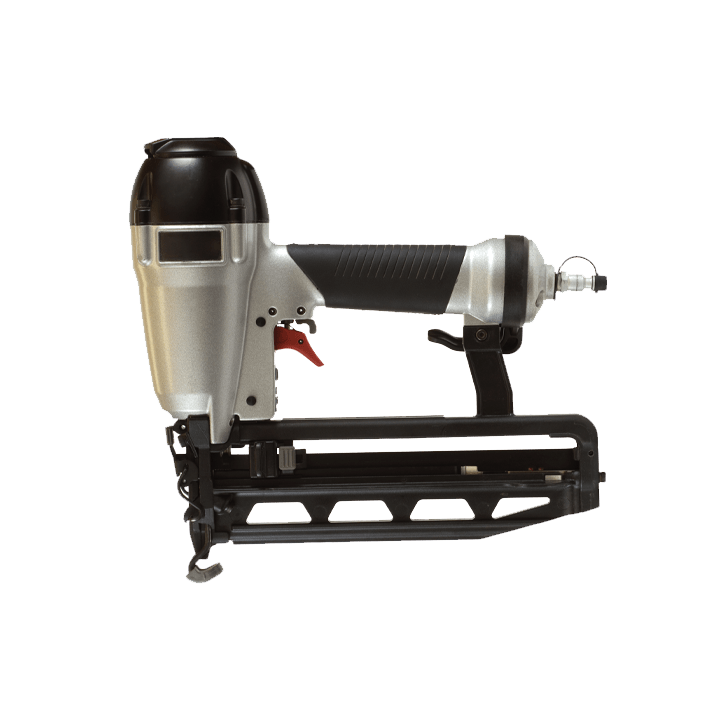

Sur une cloueuse pneumatique, une goupille est utilisée pour solidariser une tige d'acier et un piston en aluminium.

La tige d'acier fait office de poussoir lorsque la cloueuse est actionnée.

Pour la solidarisation du poussoir et du piston, la goupille était doublée (deux goupilles fendues). Pour les besoins de résistance au cisaillement de l'application, une goupille fendue de 0,125" de diamètre était insérée manuellement à l'intérieur d'une goupille fendue de 0,219" avant d'être insérée dans la pièce.

La solution précédente nécessitait deux goupilles et une étape spécifique lors du montage pour insérer une goupille fendue dans l'autre. Il était difficile et long d'aligner les fentes des goupilles à 180° l'une par rapport à l'autre puis d'insérer les goupilles l'une dans l'autre. Cette dernière opération exigeait une force d'insertion élevée, risquait d'endommager les pièces et rendait plus difficile le retrait des goupilles lors des réparations.

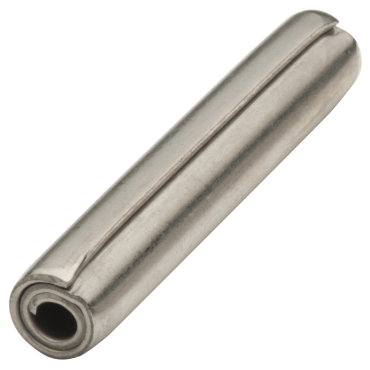

Pour répondre aux besoins de résistance au cisaillement exprimés, le service d'ingénierie de SPIROL a préconisé une goupille spiralée renforcée de 0,219" de diamètre. Cette goupille a pu être utilisée sans aucune modification de pièce.

L'utilisation d'une seule goupille spiralée a permis de supprimer une opération, à savoir l'alignement des goupilles et l'insertion de l'une dans l'autre. L'utilisation d'une seule goupille spiralée en lieu en place de deux goupilles fendues insérées l'une dans l'autre a permis de réduire de manière significative la force d'insertion nécessaire. L'utilisation d'une goupille spiralée, dépourvue de fente, a permis d'automatiser le processus de montage. La productivité a augmenté et le coût total -montage compris- a diminué.

Support ingénierie d'application complémentaire : Notre équipe d'ingénieurs examinera vos besoins en matière d'application et travaillera avec votre équipe de conception pour recommander la meilleure solution.
