Absorption des tolérances de ligne centrale et de cumul avec des Limiteurs de Compression Ovales

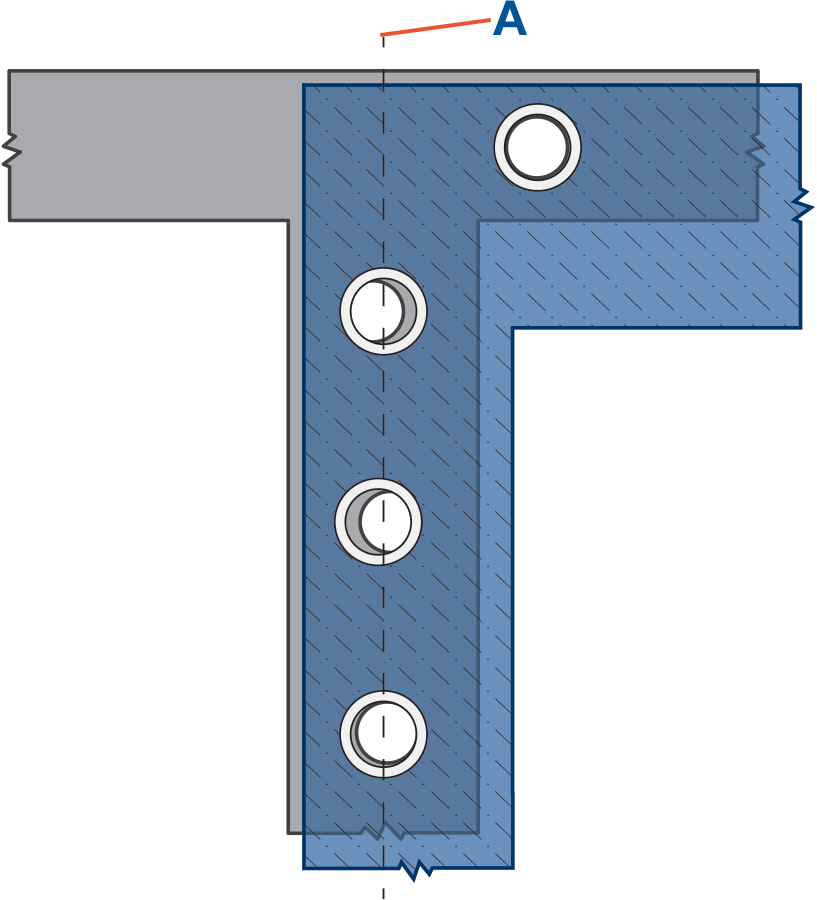

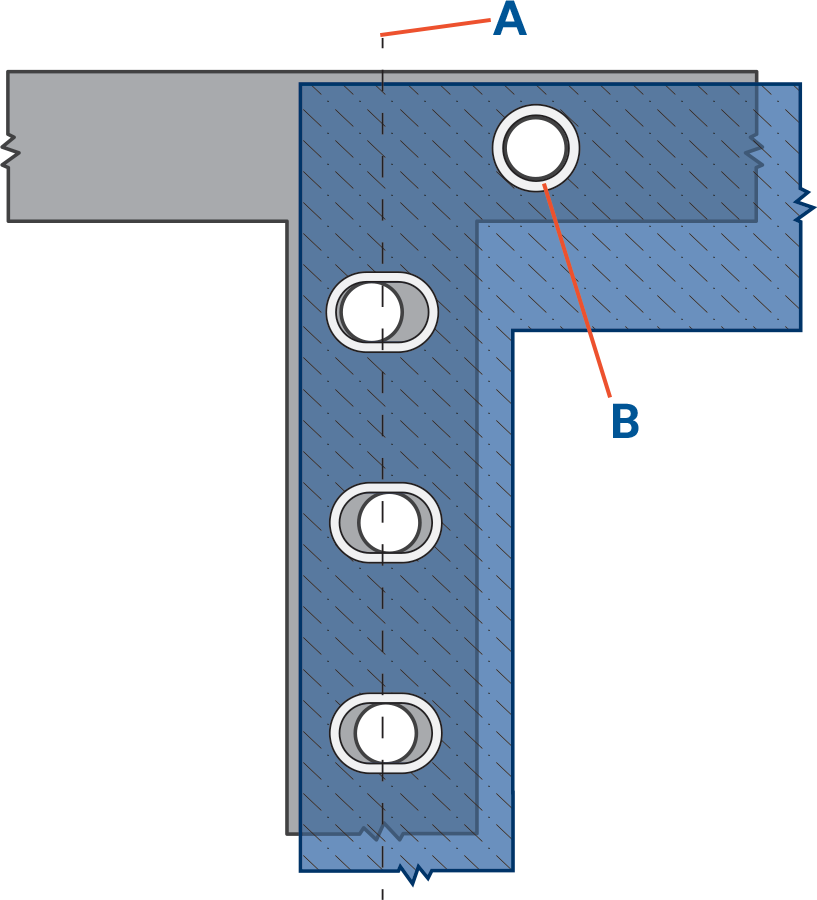

L'ingénieur concepteur d'un assemblage devait tenir compte des tolérances de l'axe central d'empilement de plusieurs points de fixation. L'assemblage illustré à la Figure 1 devait être immobile le long de l'axe y. Le concepteur du produit a donc décidé d'utiliser (1) un Limiteur de Compression Rond comme point de référence, qui serait installé en premier afin de garantir un positionnement global correct. Ensuite, ils ont redessiné l'assemblage afin de remplacer les (3) Limiteurs de Compression Cs par des Limiteurs de Compression Ovales afin de tenir compte de tout écart par rapport à l'axe central le long des (3) points de fixation restants (Figure 2).

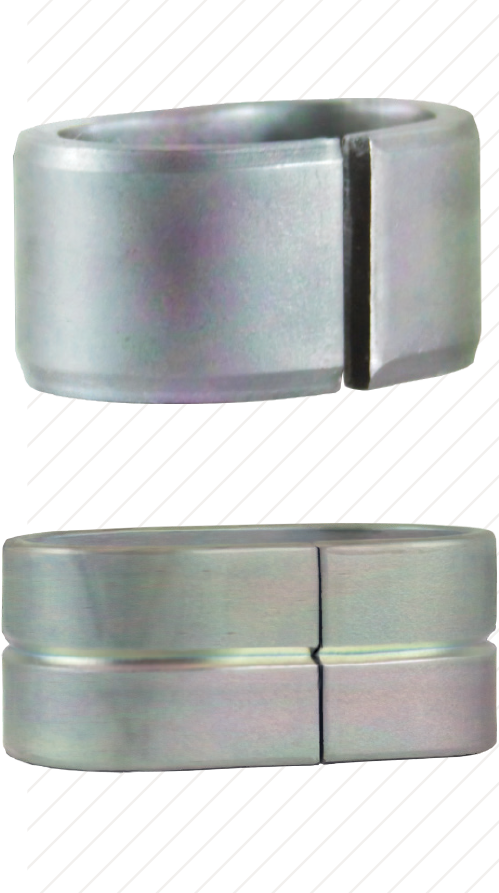

Une solution pour tenir compte des tolérances de cumul tout en maintenant les lignes centrales de l’assemblage consiste à utiliser des Limiteurs de Compression Ovales. Les Limiteurs de Compression Ovales CL400 Split Seam et CL460 Moulés dans la pièce plastique de SPIROL offrent 2,25 mm de jeu supplémentaire sur un axe, procurant une plus grande flexibilité que les Limiteurs de Compression Ronds pour le tolérancement de ligne centrale et de cumul. Le procédé de fabrication de ces pièces ovales génère très peu de rebuts et permet des vitesses de production élevées, ce qui réduit significativement les coûts par rapport aux pièces usinées, matriçées à froid ou en métal fritté, qui peuvent entraîner des rebuts coûteux ou une production plus lente.

Si le composant correspondant présente des déviations de tolérances connues le long d’un certain axe, pouvant créer un désalignement potentiel à certains points de fixation, les Limiteurs de Compression Ovales peuvent être utilisés de manière stratégique en combinaison avec des Limiteurs de Compression Ronds (Figures 2 et 4). Cette flexibilité permet au concepteur de la pièce plastique d’apporter des solutions lorsque des défis d’alignement se présentent — surtout s’il n’a pas le contrôle du design du composant correspondant. Les Limiteurs de Compression Ronds ont également un rôle important dans la combinaison. Dans un assemblage comportant plusieurs points de fixation, les concepteurs ne souhaitent pas toujours trop de flexibilité sur un axe, car cela pourrait entraîner, par exemple, le déplacement global du composant plastique vers un côté du composant correspondant. Ainsi, la faible marge de jeu des Limiteurs de Compression Ronds est utile : ils maintiennent l’assemblage centré, tandis que les Limiteurs de Compression Ovales compensent les désalignements potentiels sur des points de fixation ciblés.

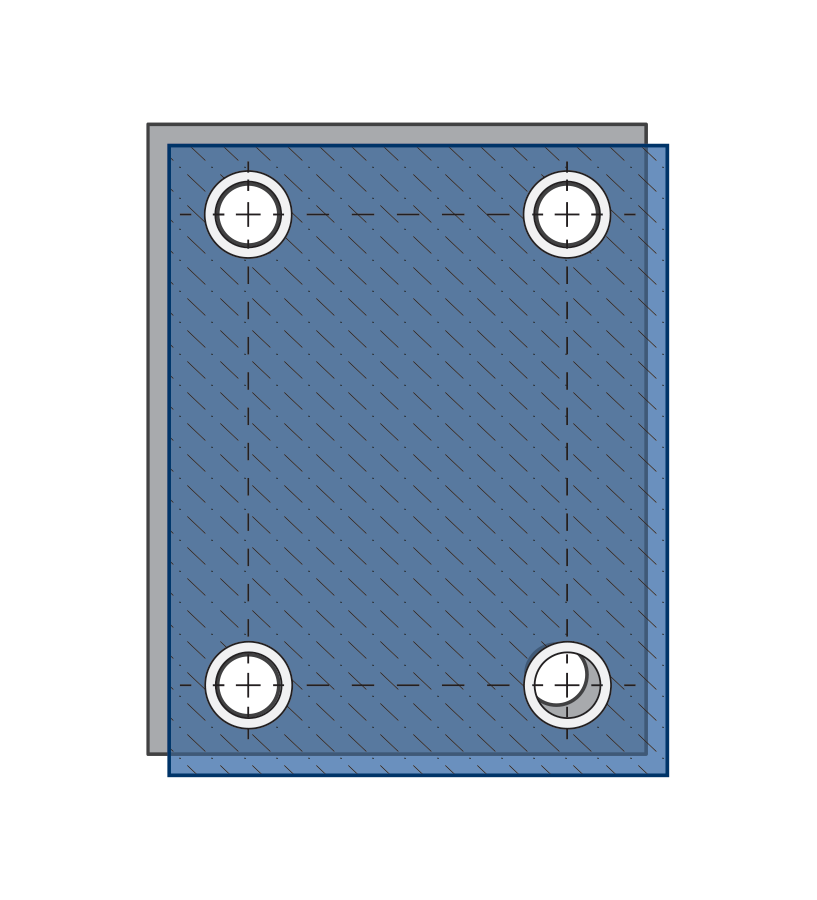

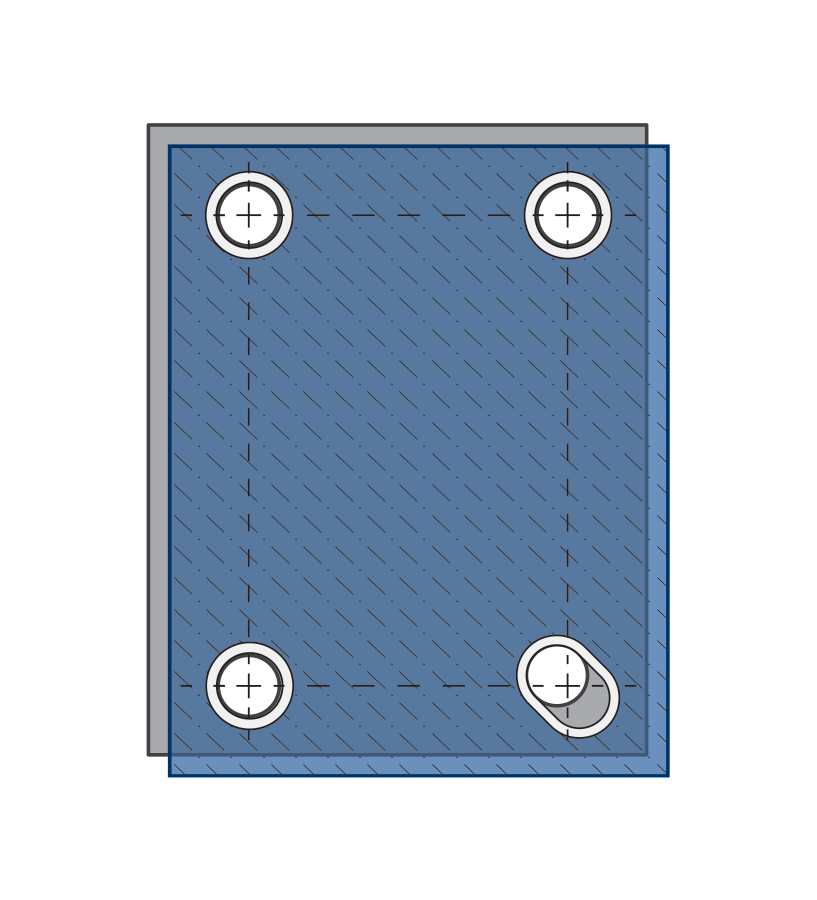

Il y a (4) points de fixation dans une séquence rectangulaire. Cela peut entraîner un désalignement le long des axes x et y (Figure 3). Le concepteur du produit a choisi de placer un Limiteur de Compression Ovale en diagonale dans l'un des coins (en bas à droite) afin de tenir compte du désalignement potentiel (Figure 4). Lors de l'assemblage, les points de fixation avec les (3) Limiteurs de Compression Ronds peuvent être fixés en premier, puis tout désalignement entre le composant en plastique et le composant d'accouplement sera compensé par le Limiteur de Compression Ovale au point de fixation final.

Étant donné le nombre d’options de Limiteurs de Compression disponibles, il est recommandé de consulter les ingénieurs d’application de SPIROL, qui sont spécialisés dans les Limiteurs de Compression, afin d’assurer une sélection appropriée pour votre assemblage spécifique. Avec près de 80 ans d’expérience dans les techniques de fixation et d’assemblage, SPIROL est prête à soutenir votre prochain projet !
