PolskaLes avantages des Limiteurs de Compression à fente ouverte CL220
par Peter Grant, Spécialiste des produits tubulaires
Télécharger ce livre blanc
Dans les années 1940, le fondateur de SPIROL, Herman Koehl, a inventé la Goupille à Ressort Spiralée pour répondre à un besoin de l’industrie aéronautique qui ne pouvait être satisfait par aucune autre fixation. Au fil des ans, l’innovation est restée l’un des principes fondamentaux de SPIROL et de nouvelles lignes de produits ont été développées en permanence pour répondre aux besoins d’un secteur manufacturier en constante évolution. La prolifération des matières plastiques dans pratiquement tous les secteurs en est un exemple. Dans les années 1990, alors que de plus en plus de produits métalliques étaient transformés en plastique pour réduire leur poids et leur coût, les fabricants ont eu besoin d’une méthode pour protéger les composants en plastique des charges de compression résultant du serrage des boulons. C’est pour cette raison que SPIROL a introduit la première gamme standard de Limiteurs de Compression dans l’industrie. Essentiellement, les Limiteurs de Compression fournissent un « renforcement ponctuel » du métal à l’intérieur de l’assemblage en plastique dans les zones à forte contrainte où les composants sont assemblés. Les Limiteurs de Compression SPIROL sont conçus pour permettre le serrage d’un boulon au couple de serrage recommandé et garantir l’intégrité du joint pendant toute la durée de vie de l’assemblage.
SPIROL propose une gamme de Limiteurs de compression formés et usinés, y compris des modèles à fente ouverte, moulés, ovales et à paroi pleine, afin de répondre aux exigences techniques et commerciales spécifiques. La dernière série introduite dans la vaste gamme de produits SPIROL est le Limiteur de Compression de la série CL220.
Doté d’un fente ouverte, d’un diamètre flexible et d’un chanfrein d’entrée aux deux extrémités, le Limiteur CL220 est conçu pour être simplement pressé dans un trou en plastique une fois le processus de moulage terminé. Comparé à d’autres Limiteurs de Compression, le CL220 présente des caractéristiques distinctes qui lui confèrent des avantages substantiels :
- Le diamètre flexible s’adapte à de larges tolérances de perçage et l’espace est conçu de manière à ce que les pièces ne s’emboîtent pas à l’état libre, ce qui permet une alimentation et une installation automatiques sans problème.
- Le Limiteur de la série CL220 a été conçu avec un grand diamètre intérieur (ID) après l’insertion pour compenser le désalignement. Une fois installé, le CL220 offre un dégagement minimum de 1 mm autour du diamètre du boulon. Cela permet au boulon de se déplacer dans le diamètre intérieur du Limiteur de Compression afin de s’aligner avec précision sur le trou correspondant en cas de décalage.
- La série CL220 est recouverte d’ArmorGalv®, un revêtement de diffusion thermique en alliage de zinc avec deux agents d’étanchéité qui offre une protection de plus de 1000 heures contre le brouillard salin. Ce niveau de résistance à la corrosion offre un avantage net dans la plupart des applications, mais il est inestimable dans les applications extérieures telles que l’agriculture, l’automobile / les véhicules électriques, les structures, etc. ArmorGalv® est également l’un des revêtements les plus respectueux de l’environnement dans l’industrie.

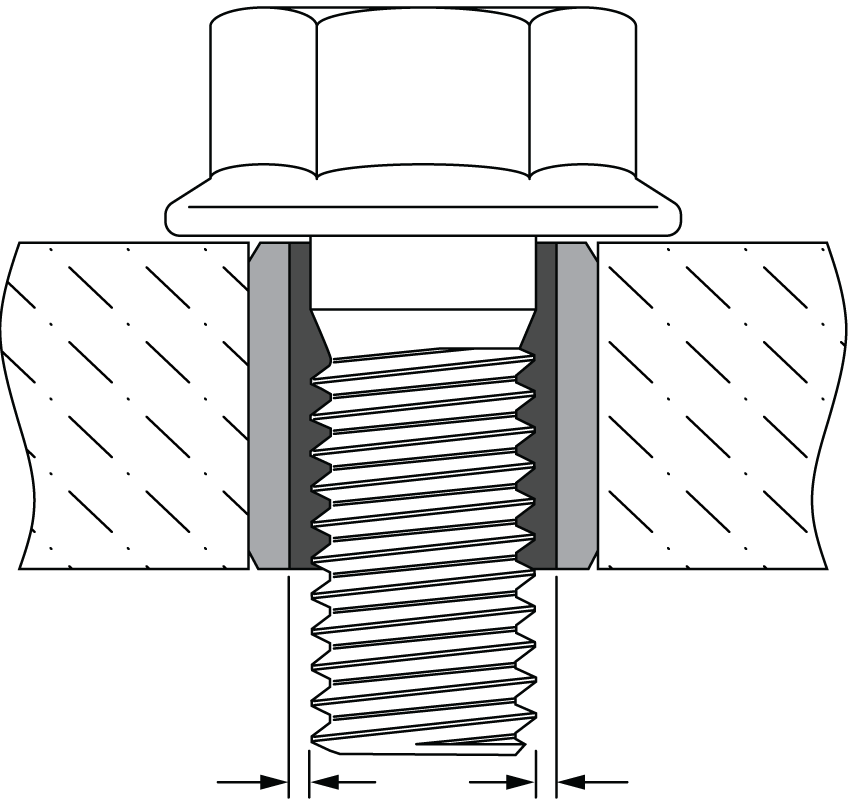

Figure 1
Espace minimum de 1 mm autour du diamètre du boulon
La série de Limiteurs de Compression CL220 présente également des avantages commerciaux. Les Limiteurs de Compression à fente ouverte CL220 de taille standard sont livrés sur stock, des longueurs intermédiaires, plus longues et plus courtes peuvent être rapidement produites, et la conception standardisée garantit un produit fiable et de haute qualité.
La gamme standard de Limiteurs de Compression CL220 s’adapte aux boulons M4, M5, M6, M8, M10 et M12 de classe 8.8 ou de grade 5 et toutes les longueurs entre 4 et 50 mm sont proposées.

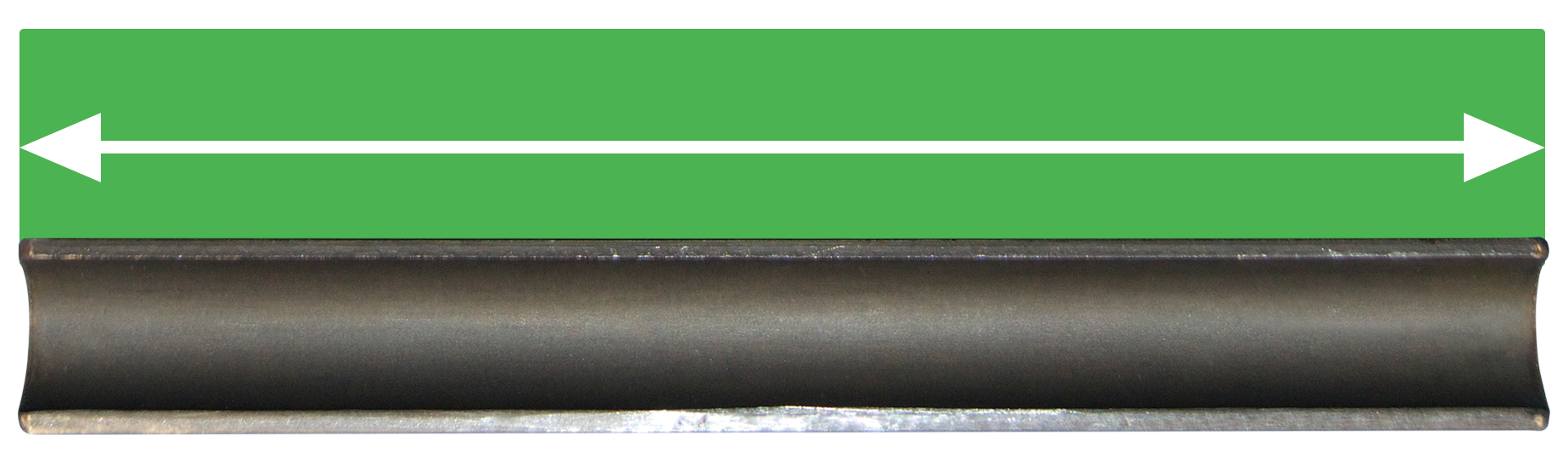

Figure 2
Revêtement ArmorGalv® - revêtement complet du D.I.

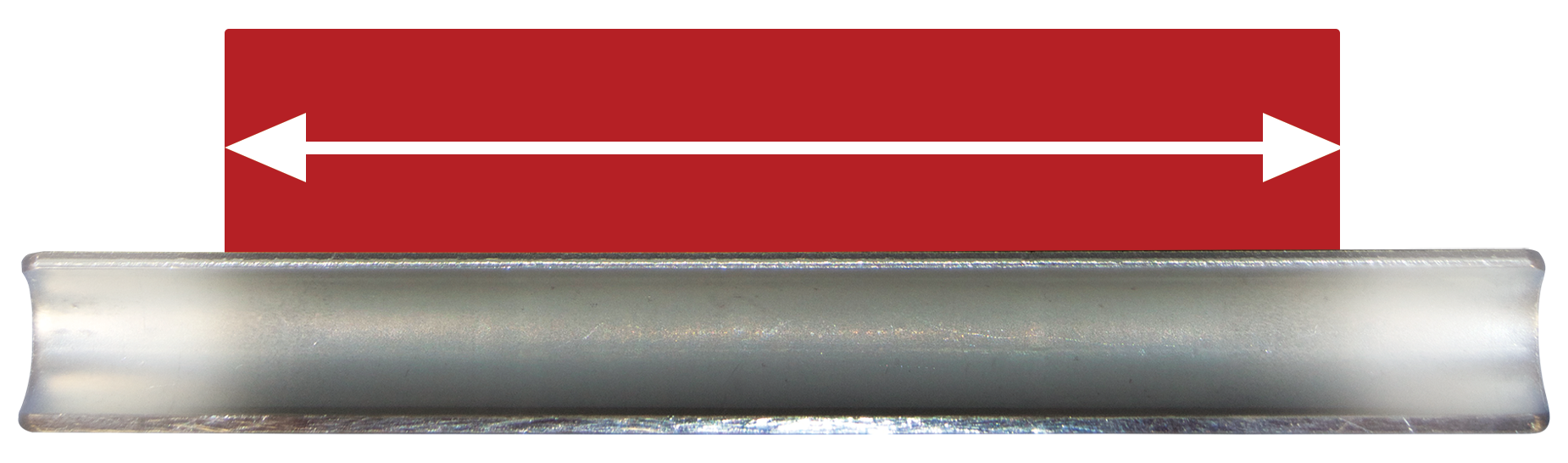

Figure 3
Zinc électrolytique - revêtement in complet du D.I.
