PolskaComment associer correctement des limiteurs de compression et des inserts filetés avec des ensembles plastiques
par Christie L. Jones, Directeur de développement du marché
Télécharger ce livre blancDans les applications où les composants sont en plastique, un limiteur de compression est nécessaire pour éviter que le fluage ou la relaxation de tension réduisent la charge de friction entre les joints filetés.

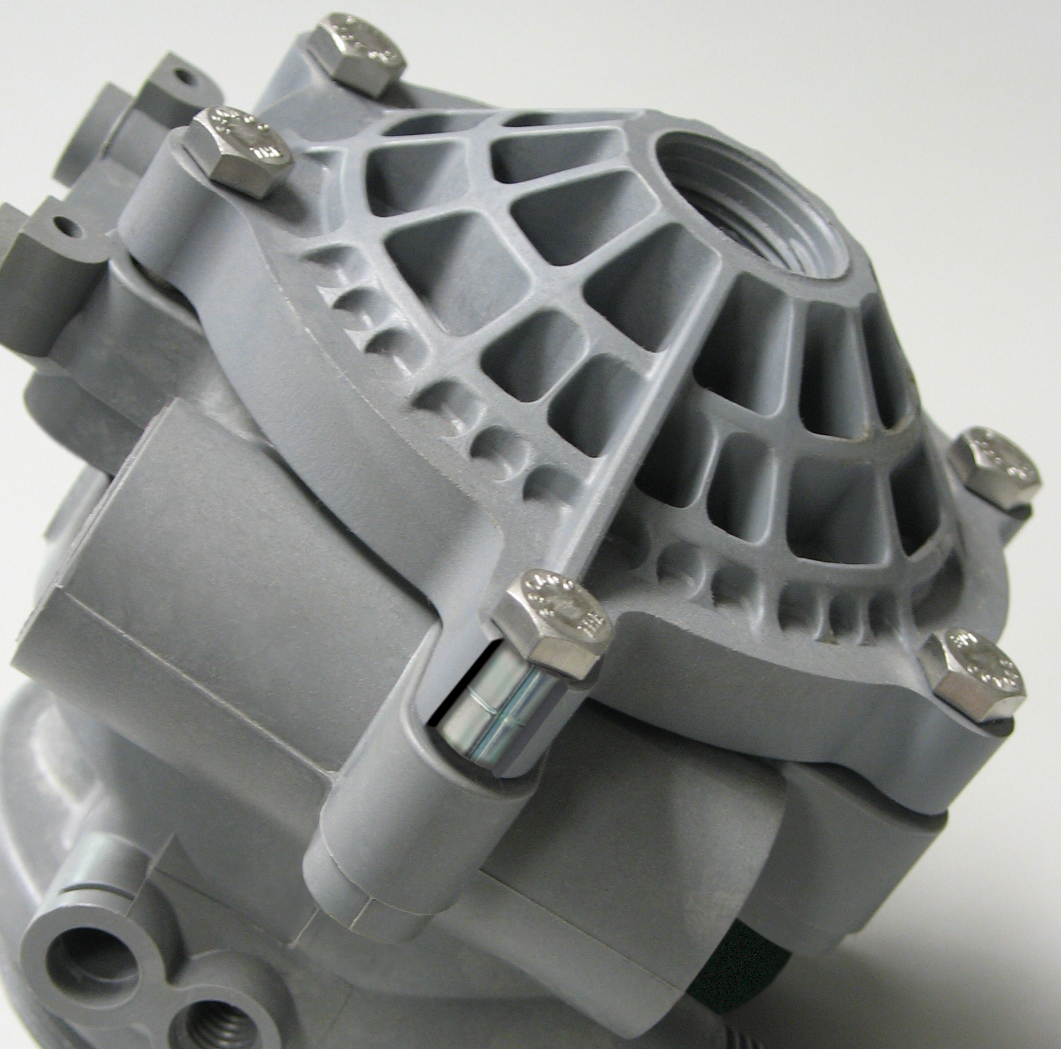

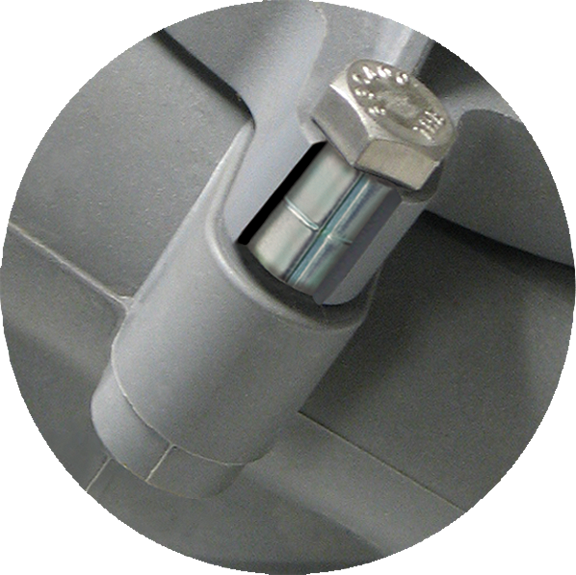

Similaires aux inserts, les limiteurs de compression sont utilisés pour assurer l’intégrité de l’union par boulon dans un assemblage en plastique. Au fur et à mesure que le boulon est vissé pour obtenir la friction souhaitée entre le f iletage, le plastique est comprimé. Le limiteur de compression absorbe la force générée durant le serrage du boulon et isole le plastique d’un excès de charge de compression. Sans le limiteur de compression, les materiaux en plastique se ramolliraient provoquant un desserage et une défaillance du joint. Il assure donc que l’union reste intacte tout au long de la vie du produit.
Pour que le limiteur de compression fonctionne correctement, il doit être attenant à l’insert afin que ce dernier, et non le plastique, supporte la charge. Le diamètre intérieur du limiteur de compression dans le composant de destination doit être plus important que le diamètre extérieur de la vis utilisée, mais plus petit que le pilote d’entrée ou le diamètre facial de l’insert afin d’éviter l’extraction.

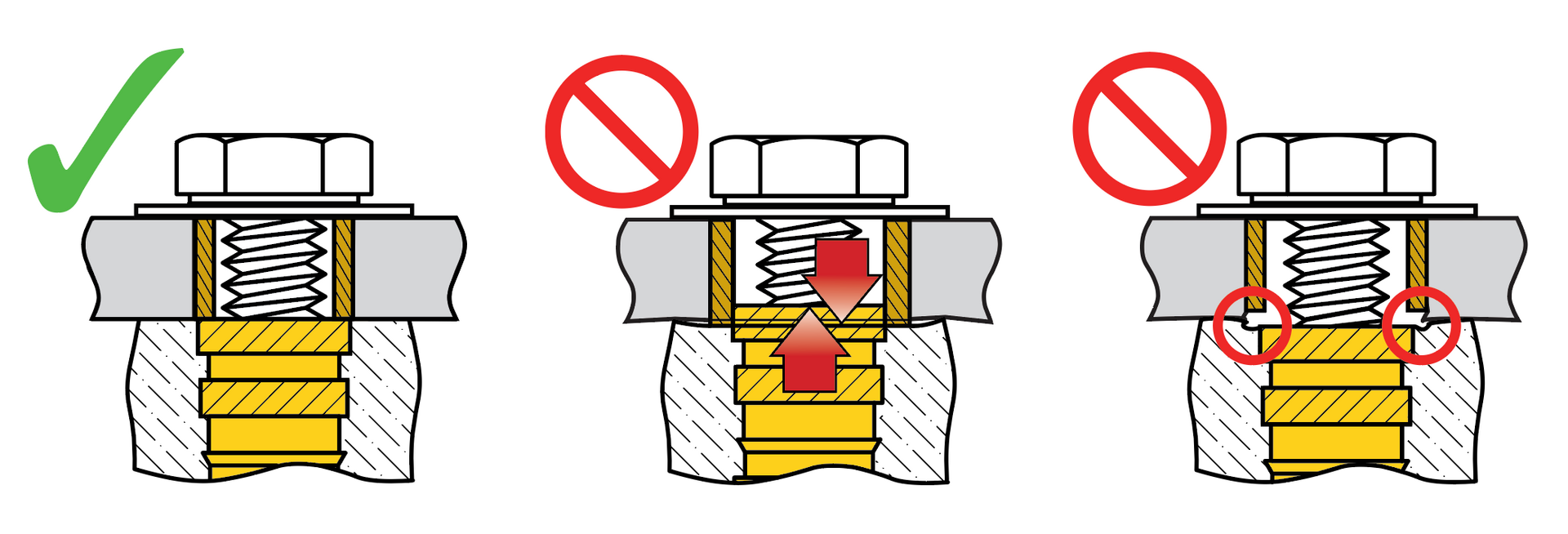

De gauche à droite :
Configuration correcte | Extraction | Fluage

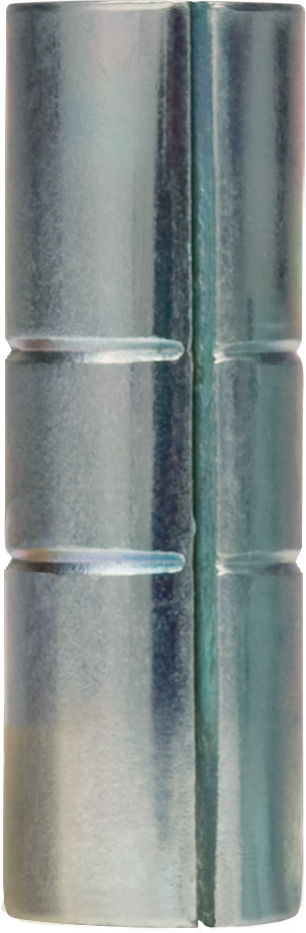

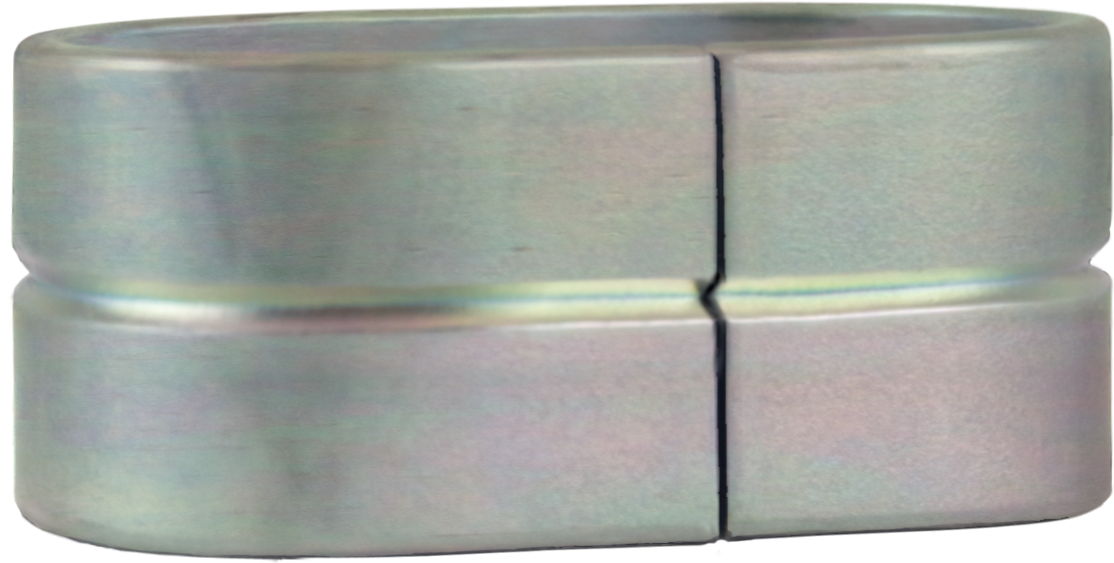

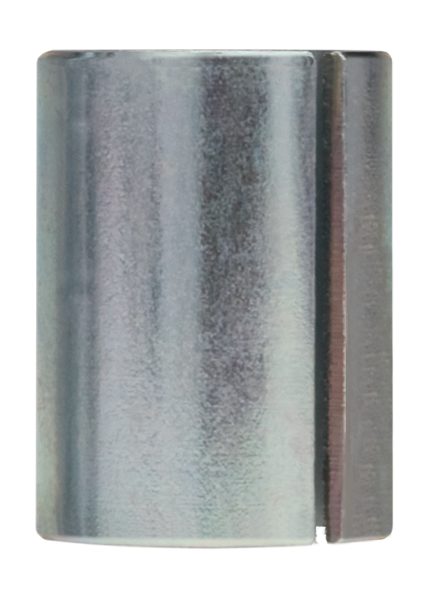

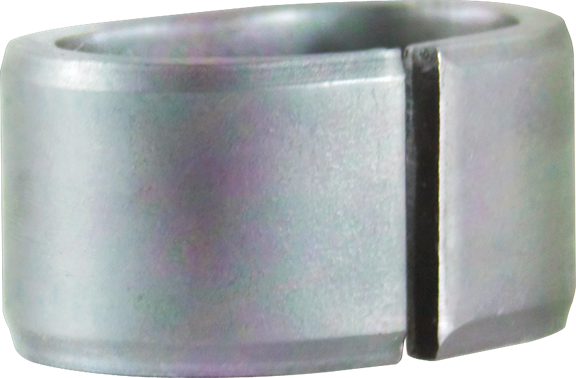

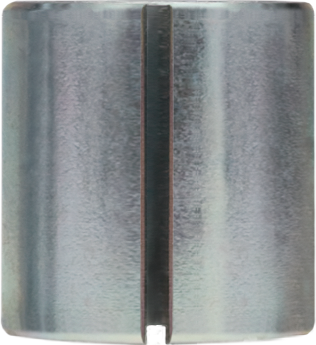

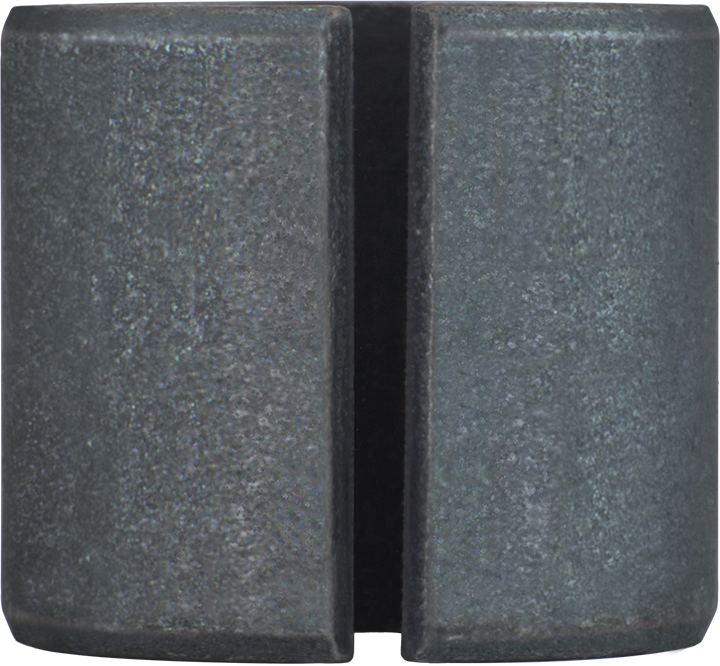

SPIROL propose trois types différents de limiteurs de compression standard, ce qui permet le choix du composant offrant le coût total le plus faible en fonction du besoin de performance et de la méthode de pose.

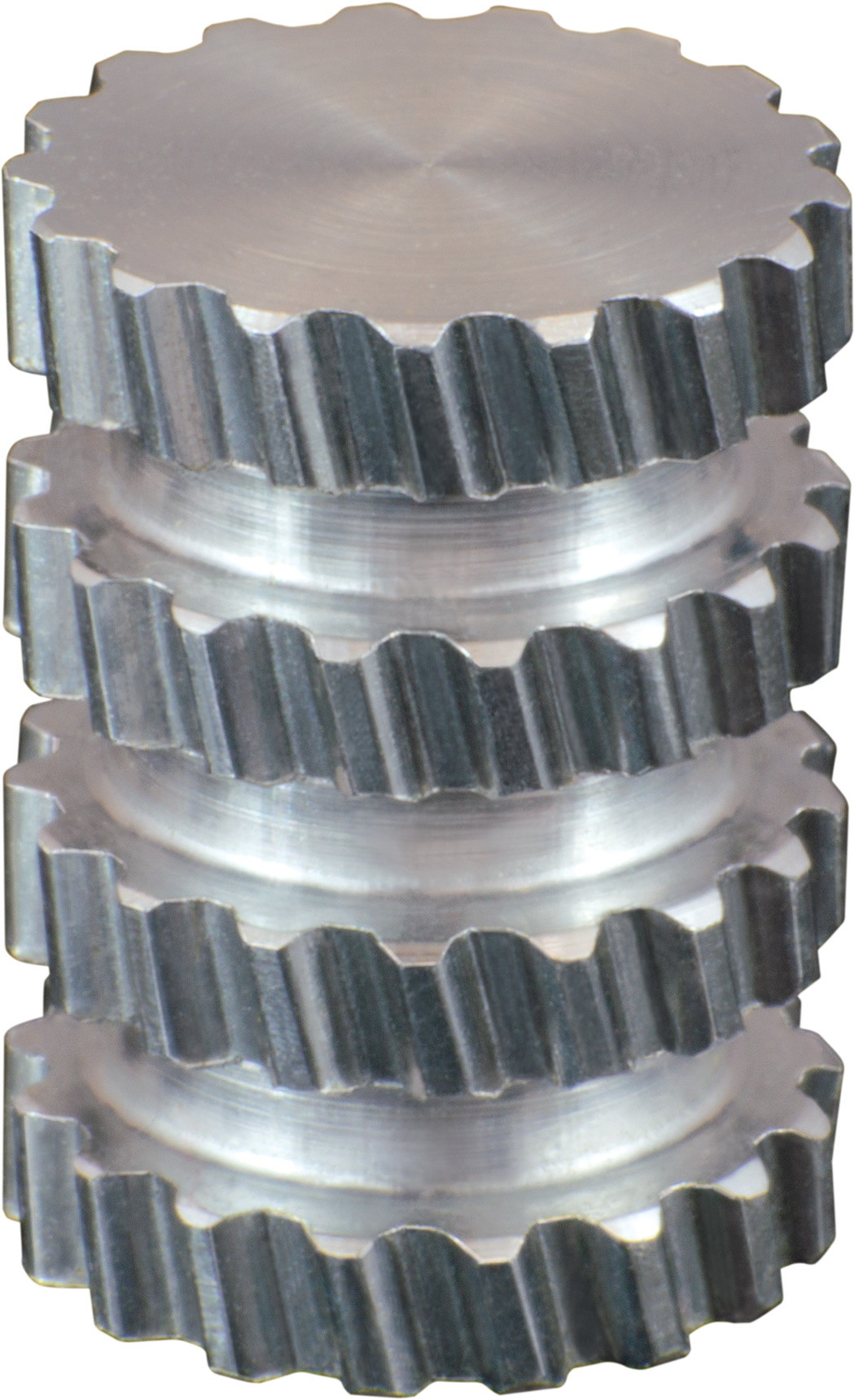

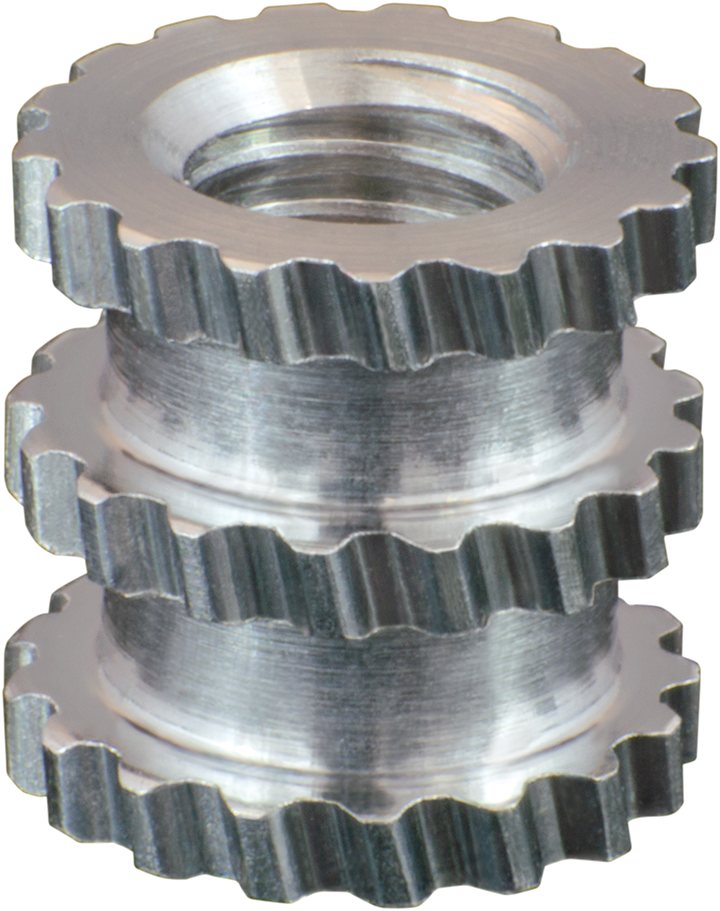

Inserts à tête

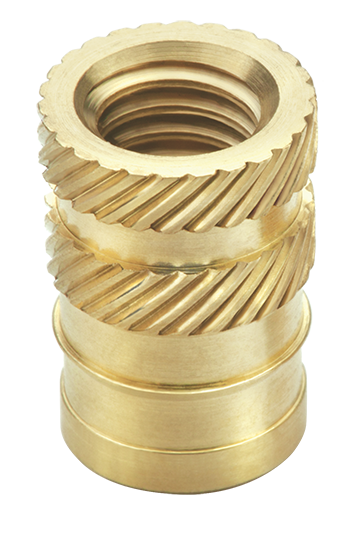

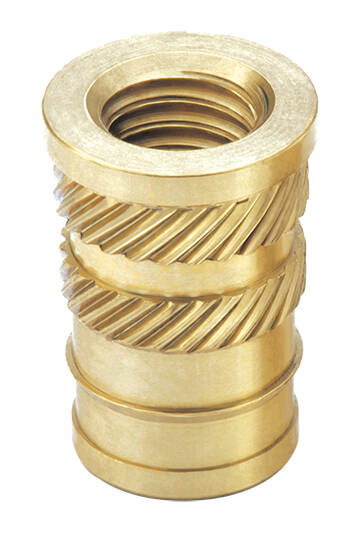

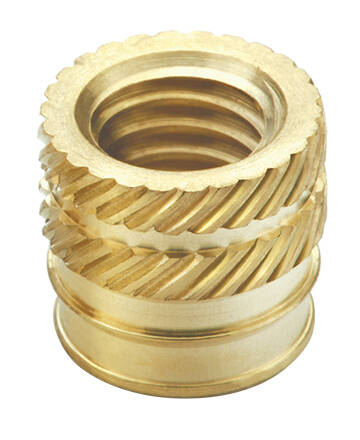

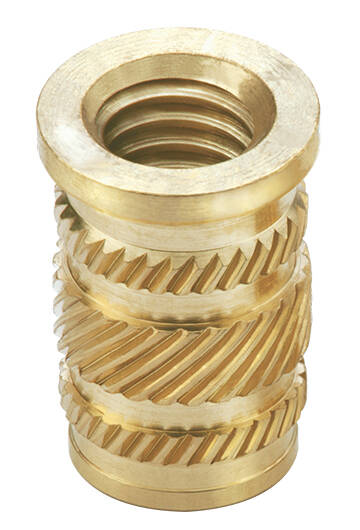

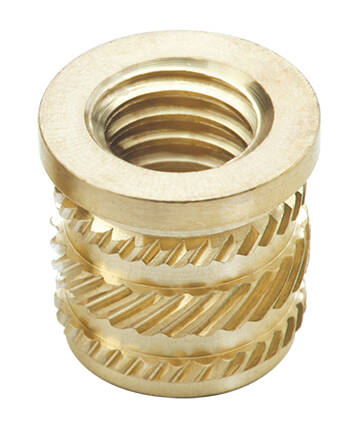

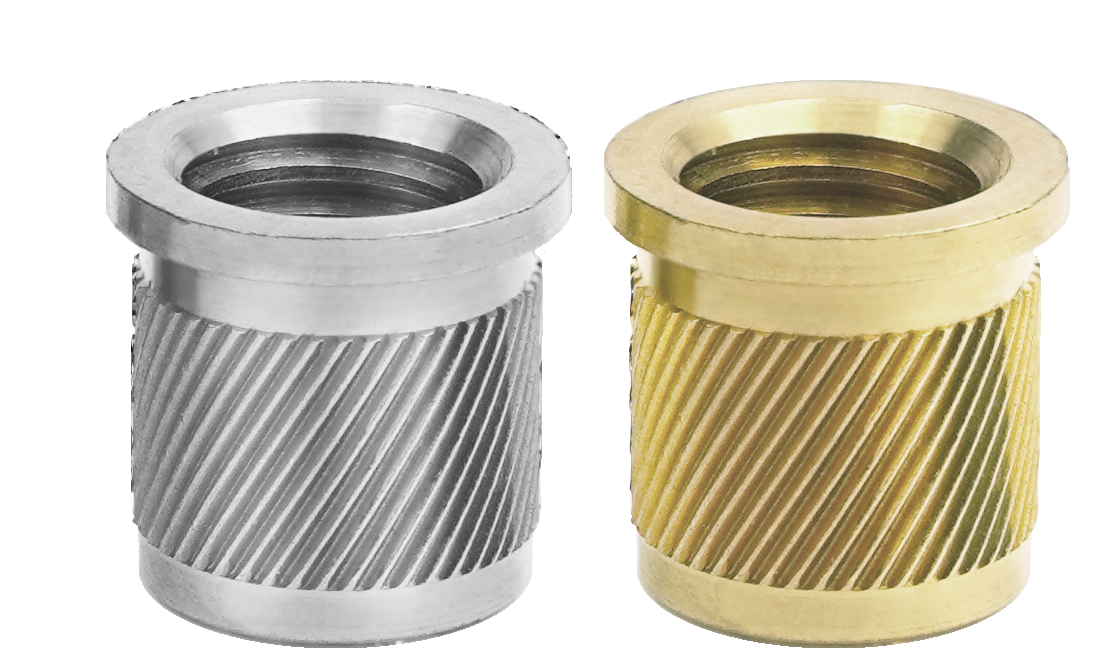

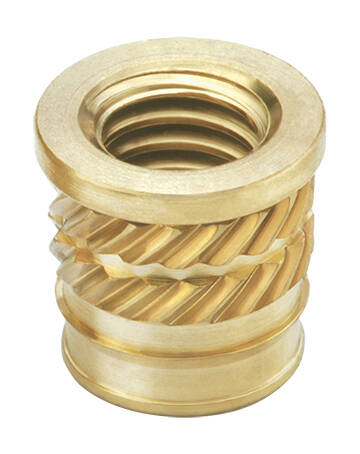

Les inserts à tête – Les séries 16, 20, 30 et 51 de chez SPIROL sont conçues pour augmenter la surface de contact avec des limiteurs de compression. En outre, les séries 14, 19, 60 et 61 donnent généralement une surface de contact adéquate. En tout cas, dès l’étape du design de l’application, il faut bien vérifier que le contact soit correct.
Si le diamètre de guidage de l’insert utilisé est trop petit pour le diamètre intérieur du limiteur de compression, un limiteur de compression spécial avec un jeu réduit avec la vis d’assemblage pourrait résoudre le problème. Par contre cette stratégie réduit le désalignement permissible.
Si la surface de contact de l’insert n’est pas adéquate pour le contact correct avec le limiteur de compression, la seule solution est l’utilisation d’un composant qui présente de bonnes caractéristiques anti-fluage combiné avec un limiteur de compression avec une épaisseur de paroi optimale pour une meilleure distribution de la charge. Dans ce cas, la situation d’arrachement peut être un souci et doit être abordée en évitant que l’on applique un couple de serrage excessif.
