Comment déterminer la bonne configuration de la pile de rondelles ressorts ?
par John Leckfor, ingénieur applications
Télécharger ce livre blanc
Les rondelles ressorts sont des composants de précision de forme conique conçus pour être chargés axialement. Les rondelles ressorts peuvent être soumises à une charge statique continue ou intermittente, ou à une charge dynamique continue. Ce qui distingue les rondelles ressorts des autres types de ressorts, c’est que la déflexion du disque à une charge donnée est prévisible, ce qui permet de calculer la durée de vie minimale du cycle. En raison de leur prévisibilité, de leur grande fiabilité et de leur résistance à la fatigue inégalée, les rondelles ressorts sont préférées à tous les autres types de ressorts dans les applications critiques telles que les soupapes de sécurité, les mécanismes d’embrayage et de freinage des ascenseurs et des équipements lourds, et les supports des systèmes de tuyauterie industrielle. Les rondelles ressorts peuvent être utilisées individuellement ou assemblées en piles pour obtenir les caractéristiques de force-déflexion requises pour l’application. Ce livre blanc présente les différentes méthodes d’empilage des rondelles ressorts et explique comment déterminer la configuration d’empilage appropriée pour une application particulière.
Pour obtenir les performances optimales des rondelles ressorts, il est préférable de maintenir la déflexion de travail entre 15 % et 75 % de la déflexion totale, car c’est dans cette plage que les résultats mesurés correspondent le plus précisément aux caractéristiques théoriques de la rondelle ressort. Si une seule rondelle ressort n’est pas capable de fournir les caractéristiques de force/déflexion requises par l’application, les rondelles ressorts peuvent être empilées en série, en parallèle ou en combinaison pour répondre aux exigences (voir ci-dessous : Méthodes F2 2F 1 d d’empilage et Figure 1).
Méthodes d’empilage
En parallèle
Déflexion : Identique à celle d’un seul disque
Force : Disque unique multiplié par le nombre de disques
In Series
Déflexion : Disque unique multiplié par le nombre de disques
Force : Identique à celle d’un seul disque
En combinaison
Déflexion : Disque unique multiplié par le nombre de disques en série
Force : Disque unique multiplié par le nombre de disques parallèles dans un ensemble Tellerfedern in einem Paket

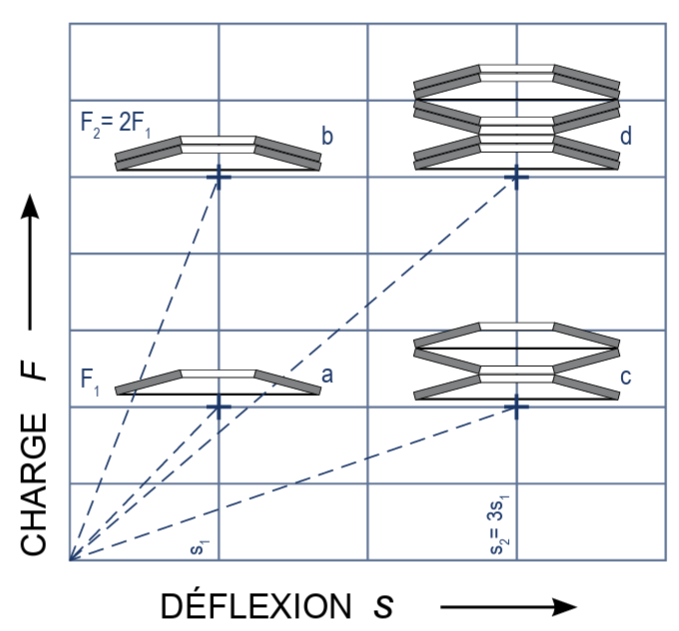

Figure 1
Figure 2

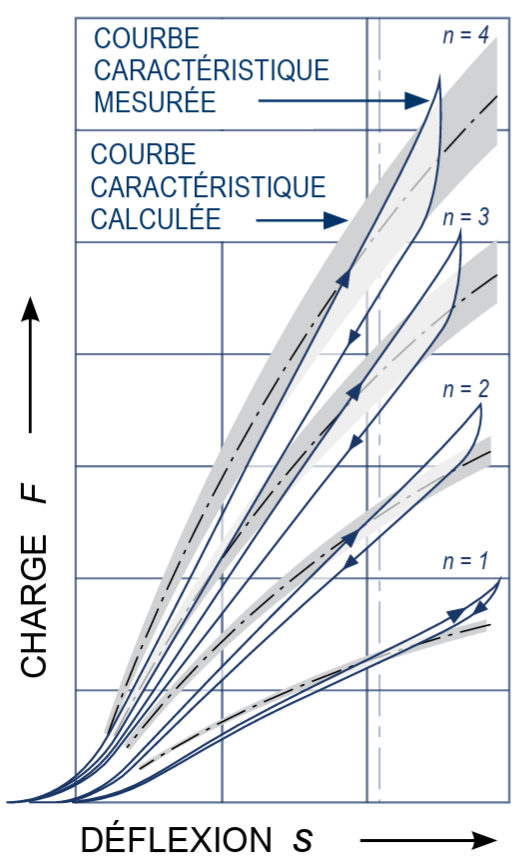

Le frottement entre les rondelles ressorts empilées en parallèle doit être pris en compte. Les facteurs qui influent sur le frottement sont le nombre de disques empilés en parallèle, l’importance de la déflexion des disques, la lubrification des disques et la f inition de la surface des disques et des éléments de guidage. La tolérance raisonnable pour chaque surface de glissement est de 2 à 3 %. Un frottement supplémentaire dans les disques empilés en parallèle entraîne une courbe de charge/déflexion réelle différente de la courbe théorique. Les charges réelles sont plus élevées lorsqu’une charge est appliquée et réduites lorsque la charge est retirée. Cette hystérésis se traduit par un effet d’amortissement qui augmente avec des disques plus épais ou un nombre de disques empilés en parallèle plus élevé. (Figure 2)
Le frottement entre les surfaces de glissement doit être minimisé pour réduire l’écart par rapport aux prédictions théoriques et réduire l’accumulation de chaleur préjudiciable à la durée de vie du disque. Les rondelles ressorts empilées en parallèle doivent être lubrifiées avec un lubrifiant solide tel que le bisulfure de molybdène et limitées à un maximum de 4 disques en parallèle. Le frottement sera moindre dans une pile orientée verticalement que dans une pile chargée horizontalement. Dans les applications dynamiques, il existe une période de « rodage » pendant laquelle le frottement diminue au fur et à mesure que la finition des surfaces de glissement et de contact s’use et se lisse en raison du contact pièce sur pièce.

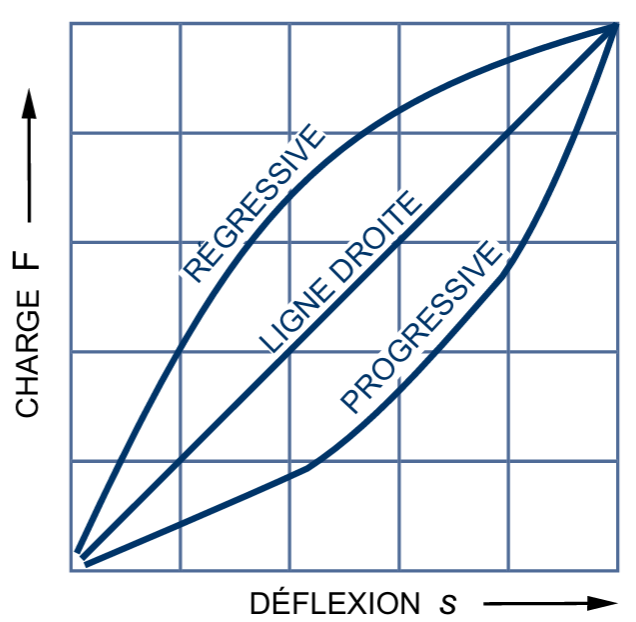

Lors de l’empilement des rondelles ressorts, une large gamme de caractéristiques de force/déflexion est possible ; l’empilement peut être conçu avec des courbes de charge spécifiques pour répondre aux exigences de l’application avec une possibilité de progressivité et de régression (Figure 3).
Construction de piles
Il est préférable de configurer la pile avec un nombre pair de rondelles ressorts, le bord extérieur de la rondelle ressort étant positionné à chaque extrémité de la pile afin de favoriser la stabilité. En raison de diverses restrictions d’application, il n’est pas toujours possible d’utiliser une pile avec un nombre pair de rondelles ressorts. Lorsque la configuration d’une pile utilise un nombre impair de rondelles ressorts, le bord extérieur de la rondelle ressort doit être orienté vers l’extrémité à laquelle la force est appliquée - l’extrémité mobile de la pile.
Les empilements plus courts sont plus efficaces, ce qui est particulièrement important pour les applications dynamiques. En raison du frottement entre les rondelles ressorts et le mandrin ou le manchon de guidage, les rondelles ressorts situées à l’extrémité mobile de la pile ont tendance à fléchir davantage que les rondelles ressorts situées à l’extrémité opposée. L’utilisation du plus grand diamètre possible des rondelles ressorts réduira le nombre de rondelles ressorts par pile et la hauteur totale de la pile. Il est recommandé que la hauteur totale de la pile ne dépasse pas 3 fois le diamètre extérieur de la rondelle ressort ou 10 disques en série. Si l’application l’exige, des piles plus hautes peuvent être divisées avec des rondelles plates pour assurer la stabilité.
Nombre pair de Disques
Nombre impair de Disques
Guidage des piles
Pour maintenir les rondelles ressorts en position, les piles doivent être guidées. La méthode préférée est le guidage interne, tel qu’une tige/mandrin, à travers le diamètre intérieur. Dans le cas d’un guidage externe, un manchon est suggéré. Dans les deux cas, le composant de guidage doit être cémenté à 58 HRC avec une profondeur non inférieure à 0,6 mm et une finition de surface ≤ 4 microns.
La stabilité d’un rondelle ressort d’une épaisseur de 1 mm ou moins peut présenter un problème au niveau des surfaces d’appui. Dans ce cas, il est recommandé d’utiliser des disques/rondelles plats intermédiaires avec un contact avec le diamètre extérieur.
Une fois que la pile de rondelles ressorts a été alignée, une légère précharge doit être appliquée pour maintenir la pile en position. Si cela n’est pas possible, la pile doit être mise à plat au moins une fois, car cela a également pour effet de centraliser les rondelles ressorts.

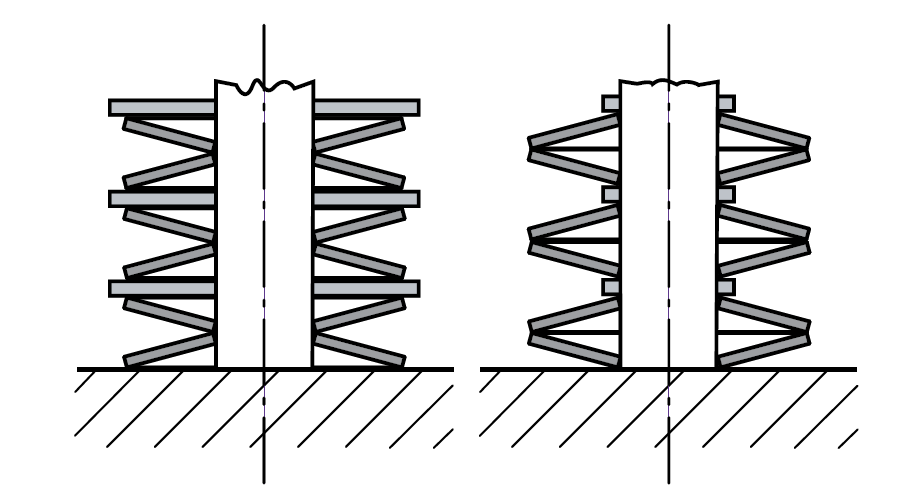

Gauche: Correct
Droite: Mauvais
| De ou Di (mm) | Di Mauvais Jeu Diamétral (mm) |
| Jusqu’à16 | 0.2 |
| Plus de 16 à 20 | 0.3 |
| Plus de 20 à 26 | 0.4 |
| Plus de 26 à 31.5 | 0.5 |
| Plus de 31.5 à 50 | 0.6 |
| Plus de 50 à 80 | 0.8 |
| Plus de 80 à 140 | 1.0 |
| Plus de 140 à 250 | 1.6 |
Comme le diamètre des disques change lorsqu’ils sont comprimés, les valeurs de jeu suivantes sont recommandées
Courbes de charge progressive
Le chargement progressif peut être obtenu en assemblant les piles dans lesquelles les rondelles ressorts se déforment consécutivement lorsqu’elles sont chargées :
- En empilant des ensembles parallèles simples, doubles et triples en série.
- En empilant en série des rondelles ressorts d’épaisseurs différentes.
Il est nécessaire de limiter la compression de la rondelle ressort la plus faible pour éviter une surcompression alors que les rondelles ressorts les plus fortes, ou les ensembles parallèles, sont encore en cours de compression.
Pré-empilé
L’installation de piles de rondelles ressorts dans un environnement de production est généralement un processus manuel. En fonction de la configuration de l’empilement, ce processus prend beaucoup de temps et présente un risque d’erreurs dans la configuration de l’empilement. Plutôt que d’avoir à configurer et à empiler les rondelles ressorts manuellement, les fabricants peuvent spécifier des rondelles ressorts pré-empilées (graissées ou non). Ces piles sont emballées dans un film rétractable avec une languette perforée, ce qui permet un processus d’installation simple, un gain de temps et une protection contre les erreurs de montage.

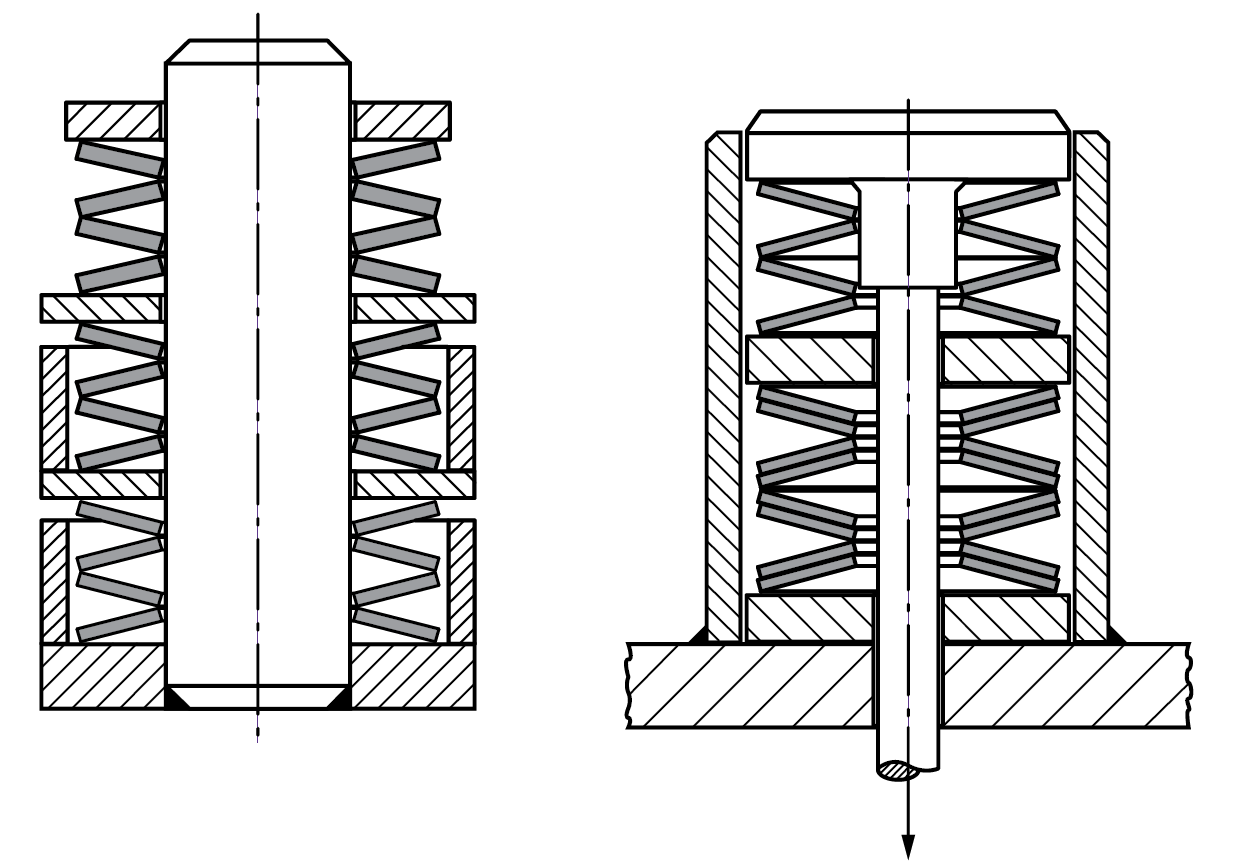

Empilements de disques avec courbes de charge caractéristiques progressives et limiteurs de course pour éviter les surcharges.
Gauge: Rondelles et anneaux
Droit: Manchon et butée
