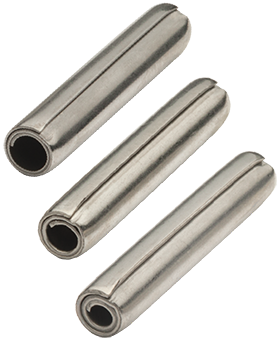

Comment installer une goupille spiralée

La méthode d’installation de la goupille spiralée la plus simple consiste à utiliser un marteau. Tout d’abord, alignez la goupille spiralée à la main jusqu’au trou. Ensuite, il suffit d’enfoncer la goupille spiralée dans le trou comme s’il s’agissait d’un clou. Enfoncez la goupille jusqu’à la profondeur d’insertion souhaitée et veillez à ne pas endommager l’hôte.

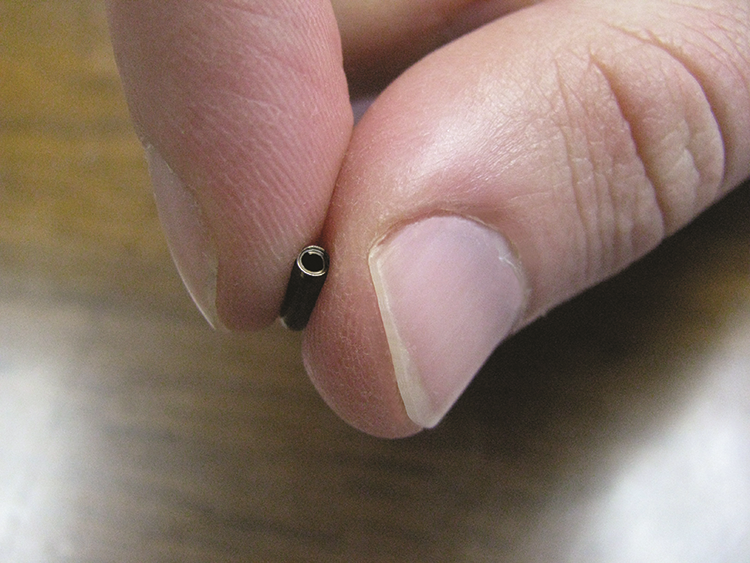

L’utilisation d’un marteau est idéale pour le prototypage d’une poignée d’assemblages ou pour essayer une goupille spiralée pour la première fois. Cependant, cette méthode d’installation n’est pas recommandée pour les goupilles courtes ou les goupilles de petit diamètre car il peut être difficile de maintenir ces goupilles en place à la main.

Les machines automatiques d’installation de goupilles sont idéales pour une production efficace et en grande quantité. Les machines automatiques d’installation sont entièrement autonomes. L’élément de fixation est orienté dans un dispositif d’alimentation vibrant et acheminé vers un mécanisme de navette qui positionne l’élément de fixation directement sous le fourreau d’insertion. La navette est montée sur un mécanisme de rétraction qui positionne la douille de sortie de la goupille aussi près que possible de l’assemblage pour l’insertion, puis se rétracte pour un chargement et un déchargement sans entrave.

Les étapes d’installation d’une inséreuse automatique de goupilles sont simples. L’opérateur charge l’assemblage sur le dispositif de fixation, active la machine pour insérer la goupille, puis retire l’assemblage du dispositif de fixation. La réserve de goupilles dans le bol du dispositif d’alimentation doit être renouvelée périodiquement. L’opérateur n’a pas besoin de manipuler les goupilles tout au long du processus d’installation, car il lui suffit de verser les goupilles du conteneur d’expédition directement dans le bol du dispositif d’alimentation, selon les besoins.

De nombreuses fonctions supplémentaires sont disponibles pour adapter le dispositif d’insertion automatique aux besoins du fabricant, notamment : poste de travail réglable, rideau lumineux infrarouge de sécurité, contrôle de la force, contrôle de la distance, détection de la présence de la pièce, tables d’indexage rotatives, contrôle du niveau du bol d’alimentation, combinaison de perçage et de goupillage, insertion de plusieurs goupilles par cycle, etc. Le bol du dispositif d’alimentation peut également être conçu pour trier les produits ou débris errants.

Les fixations sont conçues pour maintenir, soutenir et aligner les composants pendant l’installation. Il s’agit d’un élément essentiel pour les performances de l’équipement d’installation et donc pour la qualité du produit final. Une installation efficace permet également d’améliorer les temps de cycle, de réduire le risque de mise au rebut des assemblages et d’optimiser le début du processus d’assemblage.

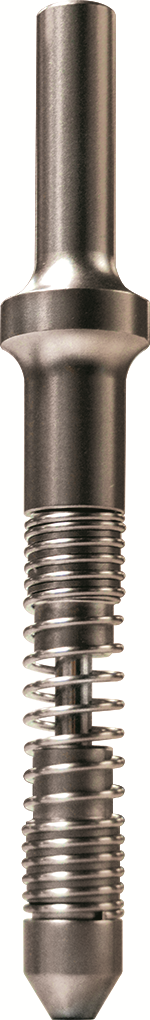

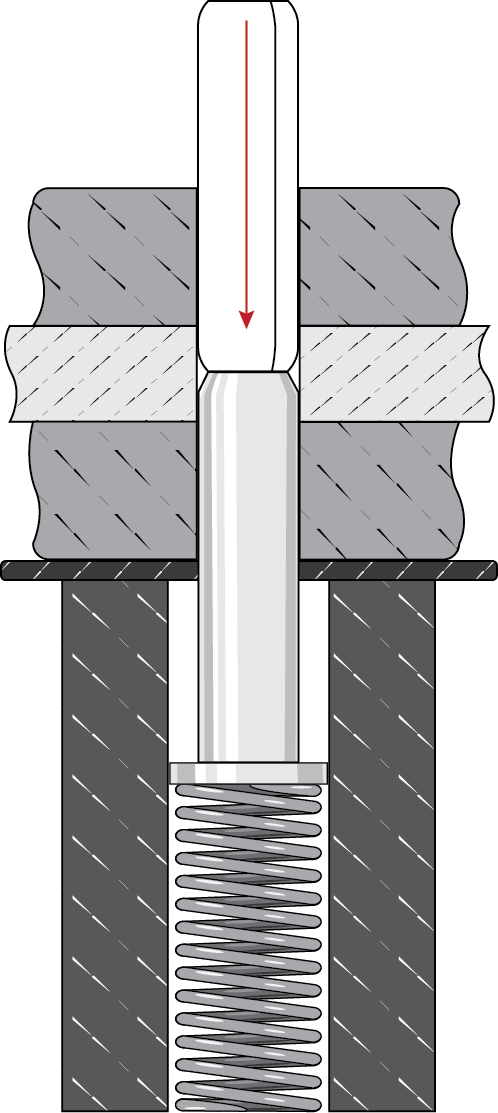

L’utilisation d’une goupille rétractable d’alignement est recommandée pour les assemblages avec trous traversants afin de garantir le maintien de l’alignement entre la goupille et les trous des composants de l’assemblage tout au long du processus d’installation. Une goupille rétractable d’alignement est fixée sur la table d’installation et est utilisée pour l’alignement de l’assemblage avant et pendant l’installation. Les goupilles rétractables d’alignement (également appelées goupilles de positionnement) sont dotées de mécanismes à ressort qui se rétractent lorsque la goupille est insérée dans l’assemblage, comme le montre la figure 1. Si le dispositif de fixation utilisait la périphérie des composants de l’assemblage comme points de référence plutôt qu’une simple goupille qui disparaît, le fabricant devrait respecter des tolérances plus serrées sur les pièces pour maintenir un alignement correct. Il en résulterait des coûts de fabrication plus élevés sans aucune valeur ajoutée par rapport à l’utilisation d’une goupille invisible pour les assemblages avec trous traversants.
