Comment préserver l’intégrité des fixations lors de la conversion du métal au plastique
par Christie L. Jones, Directrice du marketing
Télécharger ce livre blanc

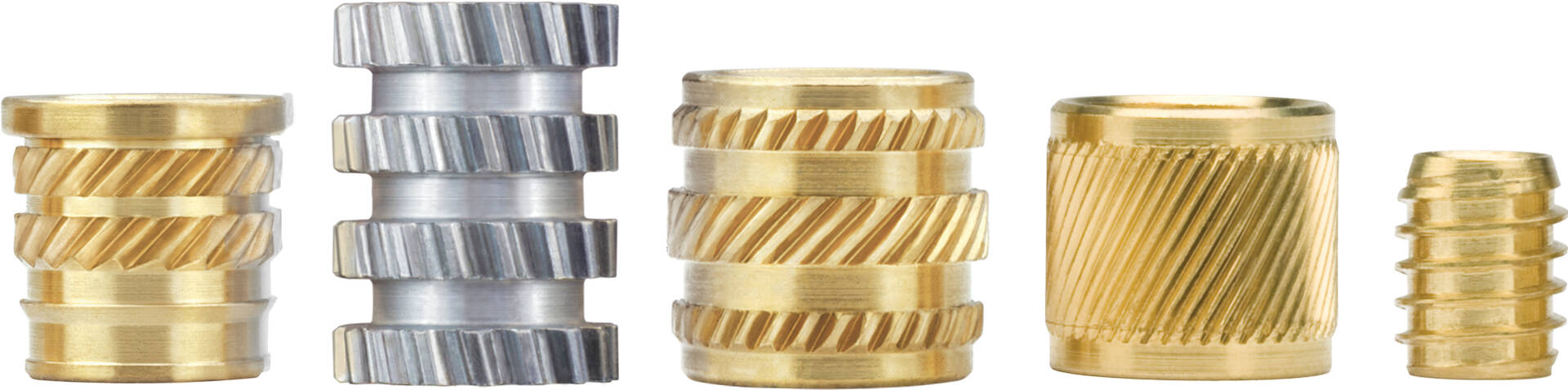

Les inserts sont disponibles dans une variété de formes et de tailles. La clé est de choisir un insert qui répond aux exigences de performance et d’assemblage.
Les zones les plus fragiles de nombreuses pièces en plastique sont les fixations et les points d’assemblage. Lors de l’assemblage par vis de composants appariés, la vis doit être serrée avec un couple suffisant pour produire la charge de tension axiale recommandée entre le composant hôte et les filets de la vis afin d’éviter tout desserrage. Un problème courant avec les assemblages boulonnés est que les plastiques sont sensibles au fluage ou à la relaxation des contraintes. Sous des charges bien inférieures à la limite élastique, les plastiques perdent leur capacité à maintenir une charge. Lorsque cela se produit, l’assemblage fileté se desserre.

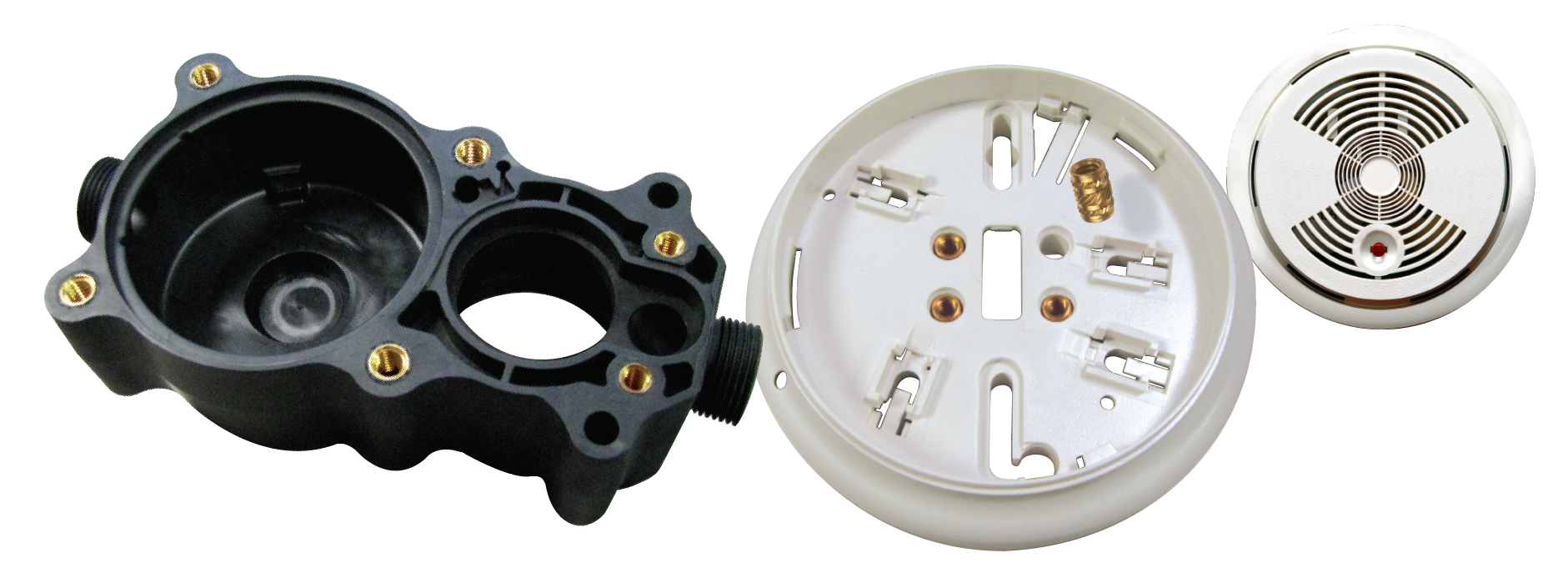

Les inserts filetés en métal améliorent considérablement la résistance des fixations dans les pièces en plastique et ne sont pas elles-mêmes sensibles au fluage. Le diamètre plus important et la conception du corps de l’insert permettent d’appliquer le couple d’installation approprié à la vis. Ces f ixations ne se desserrent pas avec le temps car le laiton offre une résistance permanente au fluage sur l’ensemble du chemin de charge du filetage. En outre, les inserts permettent un montage/démontage illimité des composants sans compromettre l’intégrité des filets. En fin de compte, c’est souvent l’insert métallique qui permet aux concepteurs de remplacer les composants métalliques moulés ou usinés par du plastique moins coûteux sans sacrifier les performances.
La résistance à la traction, le couple de rotation et la résistance à l’arrachement sont des exigences de performance typiques pour les assemblages utilisant des inserts. La résistance à la traction, ou à l’arrachement, est la force axiale nécessaire pour extraire l’insert du matériau plastique. Le couple est la force de rotation nécessaire pour faire tourner l’insert dans la matière plastique. Enfin, l’arrachement est une combinaison du couple de rotation et de la force de traction appliquée à l’opposé de la tête de l’insert (voir figure 1).
Les facteurs suivants influent sur les performances des inserts :
- Le type d’insert, sa conception et la qualité de ses caractéristiques
- Spécifications du plastique
- La conception et la qualité des composants en plastique, y compris la cohérence de la tolérance des trous
- Le processus d’installation
Commencez par les exigences de performance de l’assemblage, puis sélectionnez l’insert approprié. L’objectif est de choisir un insert présentant une résistance au couple suffisante pour supporter le couple de serrage nécessaire pour obtenir une charge de tension axiale suffisante sur l’assemblage fileté afin de le maintenir et d’éviter le desserrage, tout en atteignant les valeurs d’arrachement nécessaires pour les conditions de charge auxquelles la plaquette sera exposée en service. En général, la résistance au couple est fonction du diamètre de l’insert, et la résistance à l’arrachement est fonction de la longueur de l’insert.
TERMINOLOGIE DES PERFORMANCES DES INSERTS
![]() |
![]() |
![]() |

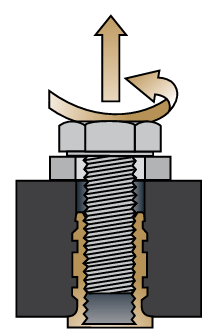

| Résistance à la traction (arrachement) | Couple de rotation | Rotation et traction appliquées à l’extrémité opposée de la tête (arrachement) |
Figure 1
Les exigences de performance typiques des inserts concernent la résistance à la traction, le couple de rotation et la résistance à l’arrachement
COMMENT LES INSTALLER
Il existe de nombreux styles différents d’inserts conçus pour répondre à diverses exigences de performance et méthodes d’installation. La méthode d’installation doit être prise en compte, car elle affecte le type d’insert qui peut être utilisé ainsi que le coût global de l’assemblage. Les deux principaux types d’inserts sont ceux qui sont moulés et ceux qui sont installés après le processus de moulage (post-moulage).
Les inserts moulés offrent généralement les meilleures performances, mais cette forme d’installation est de loin la plus coûteuse. En outre, vous courez le risque d’endommager le moule si l’insert n’est pas correctement positionné pendant le processus de moulage. Cela peut entraîner un manque à gagner de plusieurs dizaines de milliers de dollars.
Les inserts installés par chaleur ou par ultrasons après le moulage offrent de bonnes performances pour une fraction du coût d’assemblage des inserts moulés. L’installation après le moulage est très efficace et élimine la nécessité de charger correctement les inserts dans un moule pendant le cycle du moule. En général, les inserts installés à chaud offrent la meilleure combinaison de performance globale et de coût d’installation le plus bas.
Les inserts auto taraudeurs offrent la meilleure résistance à l’arrachement pour un insert post-moule, mais l’assembleur doit faire très attention à installer l’insert de manière à ce qu’il soit parfaitement d’équerre par rapport au trou, sinon il ne s’adaptera pas bien à la vis.
Les inserts à expansion sont conçus pour des applications non critiques où la facilité d’installation est le principal critère de conception, et non le couple et la résistance à l’arrachement. Les inserts à enfoncer constituent une autre option peu coûteuse. Ils sont conçus pour réduire le coût d’installation tout en sacrifiant le couple et la résistance à l’arrachement.
DIRECTIVES POUR LA CONCEPTION DES TROUS
La taille correcte des trous est essentielle. Des trous plus grands réduisent les performances, tandis que des trous plus petits induisent des contraintes indésirables et des fissures potentielles dans le plastique. Des trous sous-dimensionnés peuvent également provoquer des bavures sur le bord du trou. La taille de trou recommandée par le fabricant de l’insert doit être ajustée si des charges sont utilisées dans le plastique. Si la teneur en charges est de 15% ou plus, il est suggéré d’élargir le trou de 0,08mm (0,003”), et si la teneur en charges est de 35% ou plus, l’augmentation suggérée du diamètre du trou est de 0,15mm (0,006”).
Les trous pour les inserts post-moulés doivent toujours être plus profonds que la longueur de l’insert. Pour les inserts auto taraudeurs, utilisez une profondeur minimale de 1,2 fois la longueur de l’insert. Pour les autres inserts, la profondeur recommandée est la longueur de l’insert plus deux pas de vis. La vis d’assemblage ne doit jamais toucher le fond du trou, car cela entraînerait une rupture. Les trous moulés sont préférables aux trous percés en raison de la surface solide et plus dense du trou moulé. Les goupilles utilisées pour mouler les trous doivent être suffisamment grandes pour permettre le rétrécissement. Pour les trous droits, la conicité ne doit pas dépasser un angle inclus de 1°. Les trous coniques doivent avoir un angle inclus de 8° (voir figure 2).
Trou droit
A: Conique1° Max
B: ∅D
C: Profondeur minimale du trou / Hauteur du bossage Longueur de l’insert + 2 pas de vis
D: Diamètre optimal du bossage 2-3 fois le diamètre de l’insertr
Trou conique
A: ∅E
B: Profondeur minimale du trou / Hauteur du bossage Longueur de l’insert + 2 pas de vis
C: Diamètre optimal du bossage 2-3 fois le diamètre de l’insert
D: ∅D
Les trous coniques réduisent le temps d’installation et garantissent un alignement correct de l’insert sur le trou. Le dégagement plus facile de la goupille est un avantage supplémentaire. Seuls les inserts coniques doivent être utilisés dans les trous coniques. L’inconvénient est que les inserts coniques ne sont pas symétriques et doivent donc être orientés avant l’installation.
Les performances des inserts sont affectées par le diamètre du bossage en plastique et/ou l’épaisseur de la paroi. En général, l’épaisseur de paroi ou le diamètre du bossage optimal est de deux à trois fois le diamètre de l’insert, le multiple relatif diminuant à mesure que le diamètre de l’insert augmente. L’épaisseur de la paroi en plastique doit être suffisamment importante pour éviter tout renflement pendant l’installation et suffisamment résistante pour le couple d’installation recommandé des vis d’assemblage. Des lignes de tricotage de mauvaise qualité à proximité de l’insert entraîneront des défaillances et une réduction des performances de l’insert.
Les inserts post-moulés qui sont pressés à froid dans le trou nécessitent un diamètre de bossage et/ou une épaisseur de paroi plus importants pour résister aux contraintes plus grandes induites pendant l’installation. L’installation des inserts lorsque le plastique est encore chaud après le moulage évite généralement les problèmes.
COMPOSANTS D’ACCOUPLEMENT
Le diamètre du trou de dégagement dans le composant d’accouplement est très important. C’est l’insert et non le plastique qui doit supporter la charge. Le trou dans la pièce d’accouplement doit être plus grand que le diamètre extérieur de la vis d’assemblage, mais plus petit que le diamètre du pilote ou de la face de la plaquette, afin d’éviter tout risque de déformation. Si un trou plus grand dans la pièce d’assemblage est nécessaire à des fins d’alignement, Centres Techniques une plaquette à tête doit être envisagée. Les inserts doivent être installés à fleur (ou pas plus de 0,13 mm (0,005”) au-dessus du trou).
Si le composant d’accouplement est également en plastique, l’utilisation d’un limiteur de compression doit être envisagée pour maintenir la précharge du joint fileté. Pour que le limiteur de compression fonctionne correctement, il doit s’appuyer sur la plaquette de sorte que ce soit la plaquette, et non le plastique, qui supporte la charge.
Les inserts avec tête offrent une plus grande surface d’appui et une surface conductrice si nécessaire. Les applications à forte charge peuvent bénéficier d’un positionnement de la tête à l’opposé de la charge dans une configuration de type traction (voir figure 3). Les inséreuses coniques ne doivent pas être utilisées dans des applications de type traction ou dans des bossages à paroi mince, car cela provoquerait des fissures dans le plastique.
CONFIGURATION DE LA TRACTION

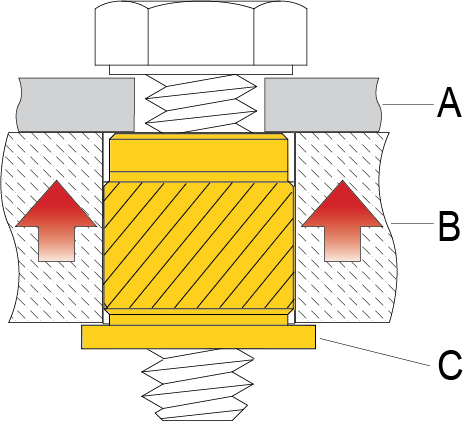

Dans les applications à forte charge, envisagez de placer la tête de l’insert à l’opposé de la charge pour augmenter la résistance à l’arrachement. Les inserts coniques ne doivent pas être utilisés dans les applications de type traction
A: Pièce d’accouplement
B: Hôte
C: ert avec tête Inserto com Cabe
Figure 3
