Comment retirer une goupille spiralée ?

par Christie Jones, directrice du marketing, vice-présidente

Download this White Paper

Contrairement aux goupilles pleines qui endommagent immédiatement le trou lors de l’installation, les goupilles flexibles spiralées sont des fixations faciles à entretenir et peuvent être retirées sans endommager les composants hôtes - si cela est fait correctement. Cependant, le niveau de difficulté du retrait des goupilles varie considérablement selon le type de trou. Les goupilles spiralées dans les trous traversants sont simples et rapides à retirer. À l’inverse, les options disponibles pour retirer les goupilles spiralées des trous borgnes sont limitées.

Coiled Spring Pins are available in heavy, standard, and light duty.

Les goupilles à ressort spiralées sont disponibles en version légère, standard et lourde

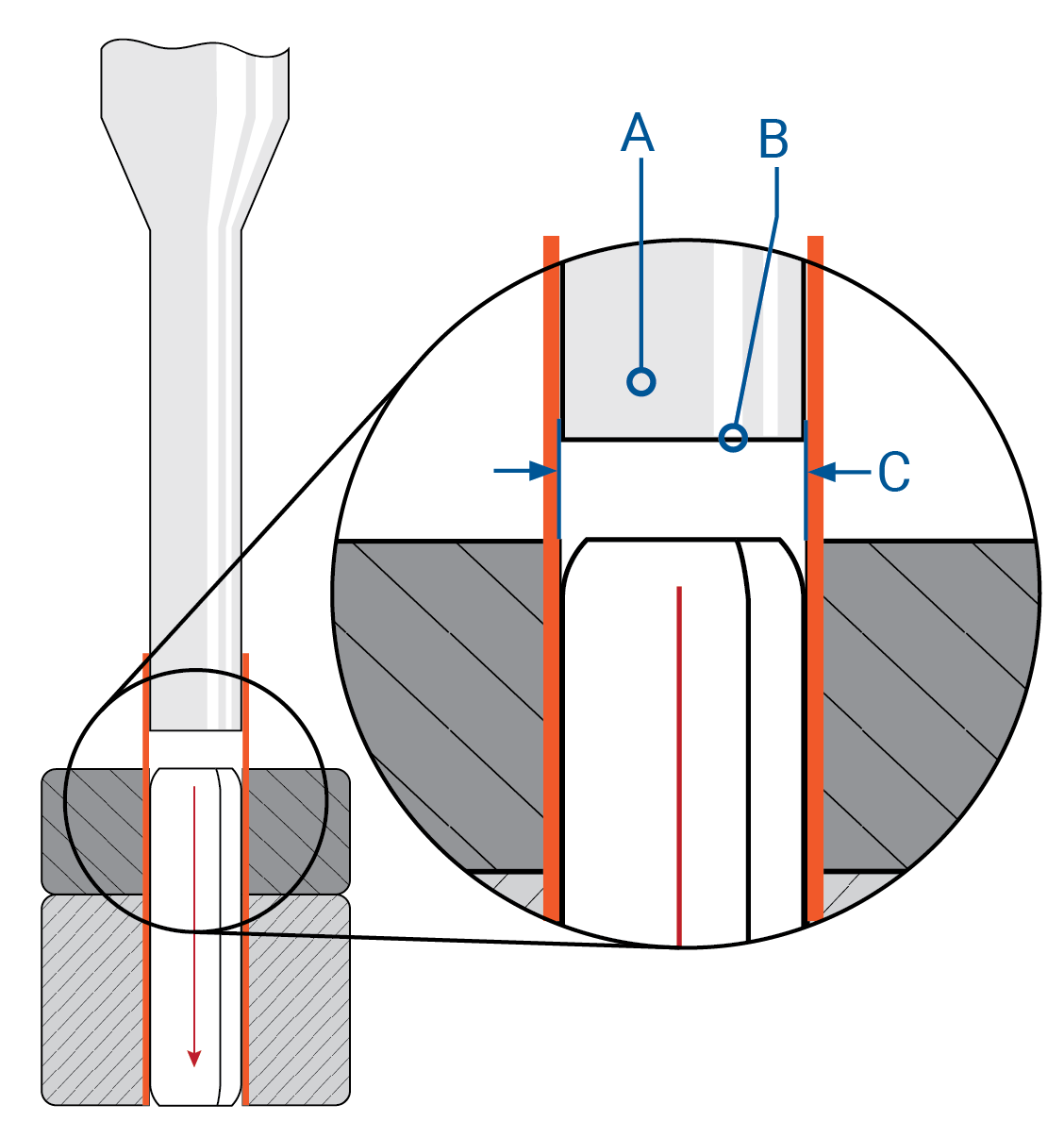

Figure 1

Figure 1
A: Diamètre du poinçon ≈ diamètre du trou
B: La pointe du poinçon est plate
C: Diamètre du trou

Retrait des trous traversants

Dans les assemblages avec des trous traversant, les goupilles flexibles spiralées peuvent être retirées facilement et rapidement. Tout d’abord, déterminez le diamètre du trou. Ensuite, trouvez un poinçon de goupille avec le même diamètre nominal. Le poinçon doit avoir une extrémité plate et carrée et un diamètre constant. En aucun cas, le diamètre de l’extrémité du poinçon qui entre en contact avec la goupille ne doit être inférieur au diamètre de la bobine la plus extérieure de la goupille spiralée. Insérez le poinçon dans le trou, puis avancez soigneusement le poinçon avec un marteau ou une presse jusqu’à ce que la goupille spiralée sorte de l’autre côté. Si cela est fait correctement, l’assemblage ne sera pas endommagé et la goupille pourra être réinstallée dans l’assemblage après l’entretien des composants. Bien qu’efficace pour les goupilles fendues, n’utilisez pas de poinçons à bouts ronds pour retirer les goupilles spiralées. Voir la figure 1 ci-dessous.

Retrait des trous borgnes

Les assemblages avec des trous borgnes présentent des défis importants. Bien qu’il existe de nombreuses approches du retrait des goupilles avec des niveaux de réussite variables, la méthode de retrait la plus efficace consiste à utiliser une machine à décharge électrique (EDM). Dans certaines applications, le perçage dans l’axe de la goupille, s’il est effectué avec précaution et avec un liquide de refroidissement, peut retirer une partie suffisante de la goupille pour qu’elle puisse être retirée manuellement du trou à l’aide de pinces. Dans certains cas, les fabricants qui ont des trous borgnes nécessitant une facilité d’entretien utiliseront une goupille qui dépasse du trou de manière à pouvoir saisir le diamètre extérieur et le sortir du trou à l’aide de pinces.



Conclusion

Les concepteurs doivent tenir compte des exigences d’entretien de leur assemblage et optimiser la conception des composants hôtes en conséquence. Il faut non seulement tenir compte de la facilité d’installation de la goupille, mais aussi de la facilité et de la capacité à retirer la goupille.

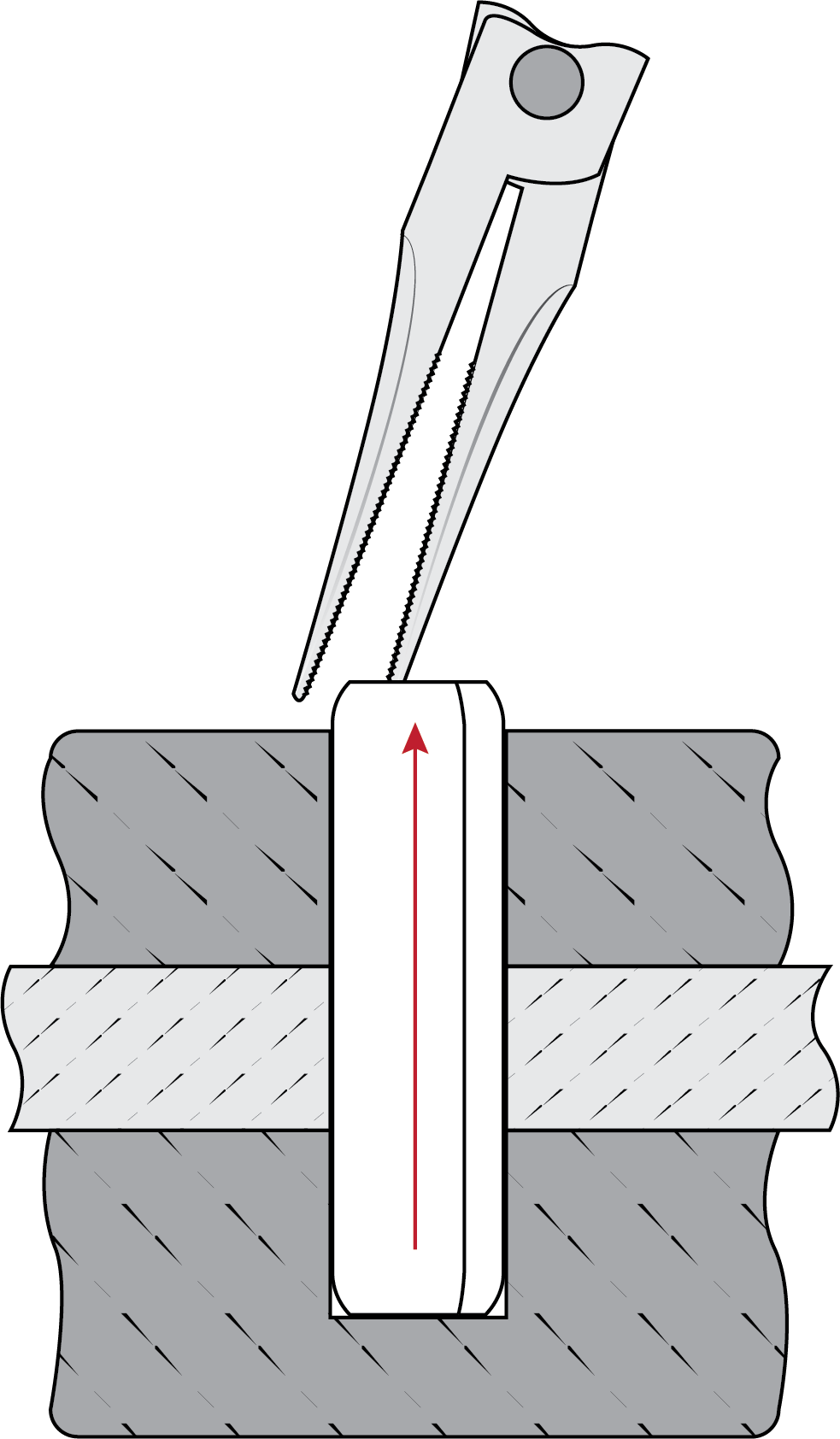

Figure 2

Figure 2

Télécharger ce livre blanc

Article initialement écrit par Jeff Greenwood
