PolskaComment sélectionner le diamètre et la série adaptés pour une goupille élastique spiralée
par Christie Jones, responsable du développement commercial
Télécharger ce livre blancWhat is a Coiled Pin?

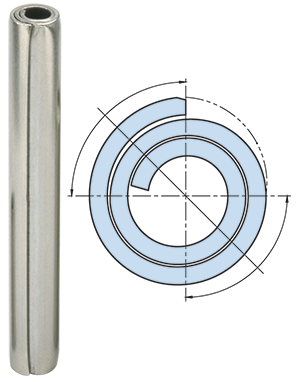

SPIROL a inventé la goupille élastique spiralée en 1948. Ce produit a été spécifiquement fabriqué pour corriger les lacunes associées aux méthodes conventionnelles d'assemblage telles que les fixations filetées, rivets et autres types de goupilles assujetties aux forces latérales. Facilement identifiables grâce à leur enroulement unique de 2 tours ¼, les goupilles spiralées sont retenues par une tension radiale quand elles sont insérées dans le composant hôte, et ce sont les seules goupilles offrant une résistance et une flexibilité uniformes après insertion.
Véritable « fixation sophistiquée », la goupille spiralée est disponible en trois « séries » pour permettre au concepteur de choisir la meilleure combinaison de force, de flexibilité et de diamètre en fonction des différents matériaux hôtes et de leurs exigences. La goupille spiralée répartit uniformément les charges statiques et dynamiques tout au long de sa section transversale sans point spécifique de concentration de contrainte. En outre, sa flexibilité et sa résistance au cisaillement ne sont pas affectées par la direction de la charge appliquée; il n'est donc pas nécessaire de l'orienter dans le trou pour optimiser sa performance durant l'assemblage.
Les forces d'impact et l'usure entraînent une défaillance des assemblages dynamiques. Les goupilles spiralées sont conçues pour garder leur flexibilité après la pose et jouer le rôle de composant actif au sein de l'assemblage. Leur capacité à amortir les forces d'impact/chocs et les vibrations évite d'endommager le logement et prolonge la durée d'utilisation de l'assemblage.
La goupille spiralée a été conçue pour l'assemblage. Par comparaison aux autres goupilles, leurs extrémités perpendiculaires, leurs chanfreins concentriques et leurs forces d'insertion réduites les rendent idéales pour les systèmes d'assemblage automatique. Les caractéristiques des goupilles élastiques spiralées sont parfaitement adaptées aux applications pour lesquelles la qualité des produits et le coût total de fabrication sont primordiaux.
Les goupilles élastiques spiralées SPIROL® sont disponibles en trois « séries » pour permettre au concepteur de choisir la meilleure combinaison de force, de flexibilité et de diamètre en fonction des différents matériaux hôtes et de leurs exigences.
Trois séries
Les valeurs de flexibilité, de résistance et de diamètre doivent être équilibrées entre elles et par rapport au matériau hôte afin d'optimiser les caractéristiques uniques de la goupille spiralée. Une goupille trop rigide pour la charge appliquée peut endommager le logement. Une goupille trop flexible peut être sujette à une fatigue prématurée. Il est important d'avoir non seulement un bon équilibre entre la résistance et la flexibilité mais aussi un diamètre de goupille suffisant pour supporter les charges appliquées sans endommager le logement. C'est pourquoi les goupilles spiralées sont disponibles en trois séries afin de fournir la juste combinaison de résistance, de flexibilité et de diamètre pour permettre leur utilisation dans une variété de matériaux et d'applications.
Comment choisir le diamètre et la série
Il est important de commencer par la charge à laquelle la goupille sera soumise. Il faut évaluer ensuite le matériau hôte pour déterminer la série adaptée. Le diamètre de la goupille pour transmettre cette charge correctement peut être fixé au moyen des tableaux de résistance au cisaillement, en tenant compte des directives suivantes:
- Partout où l'espace l'autorise, nous conseillons la série standard. Ces goupilles combinent résistance et flexibilité et convient aux composants en acier doux et non ferreux. Elles sont également conseillées pour des composants trempés en raison de leurs grandes qualités d'absorption des chocs.
- Les goupilles haute résistance doivent être utilisées pour des matériaux trempés, où les encombrements sont limités ou si la conception exclue une goupille standard de plus grand diamètre.
- Les goupilles série légère sont conseillées pour les matériaux doux, friables ou minces, où les trous sont tout près d'un bord. Dans des situations n'impliquant pas de charges importantes, les goupilles série légère sont souvent utilisées en raison de leur faible force d'insertion.
Bien que cet article présente des directives de conception générales, il est conseillé que les ingénieurs d'application spécialisés dans la fixation et l'assemblage soient consultés afin de s'assurer de l'utilisation de la goupille spiralée optimale pour chaque application.
