Dispositifs de rétention des goupilles pleines

Les molettes droites offrent une forte résistance aux forces de rotation mais une résistance minimale aux charges axiales. Par conséquent, les molettes droites sont souvent recommandées lorsque la goupille est utilisée pour la transmission du couple, par exemple lorsqu’elle est utilisée comme axe pour faire tourner une roue. Dans ce type d’application, la goupille aurait une molette partielle équivalente (ou plus courte) à l’épaisseur du composant de retenue. Le composant correspondant peut alors tourner autour de la section « vide » (non moletée) de la goupille.

À l’instar d’une vis, les goupilles pleines munies de molettes hélicoïdales tournent lorsqu’elles entrent dans le trou et pénètrent dans le composant hôte. Les molettes hélicoïdales offrent une plus grande surface de contact que les molettes droites, et donc une plus grande résistance au recul. Les molettes hélicoïdales offrent une résistance à la fois aux charges axiales et aux forces de rotation. Dans les applications dynamiques avec des charges uniquement rotatives (comme la roue et l’essieu mentionnés ci-dessus), les molettes droites sont préférables car les molettes hélicoïdales soumises à un couple ont tendance à tourner davantage dans ou hors du trou - selon le sens de rotation. En général, les molettes hélicoïdales sont les plus polyvalentes parmi les dispositifs de rétention des goupilles pleines.

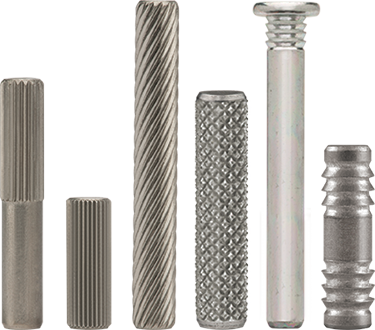

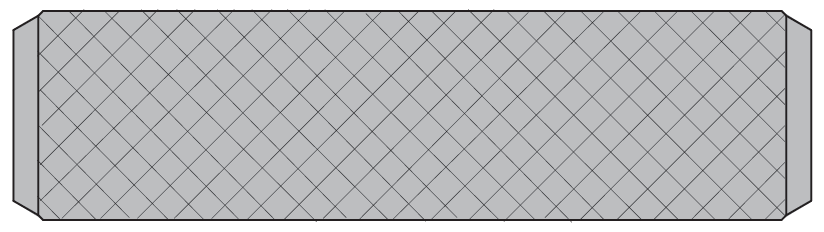

Bien qu’elles soient très courantes, les molettes en diamant offrent peu d’intérêt par rapport aux autres dispositifs de rétention. Les molettes en diamant déchiquettent l’hôte pendant l’installation et présentent le risque que des particules s’échappent du trou. Bien qu’elles offrent une certaine rétention, celle-ci est minime. Les molettes en diamant sont à éviter.

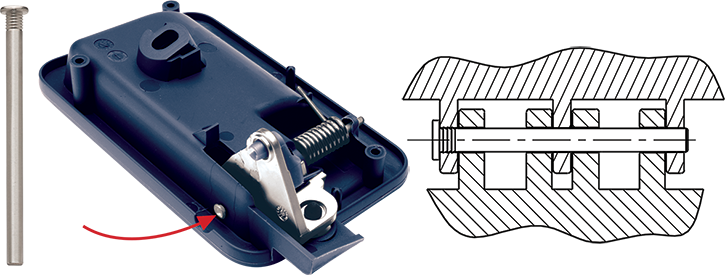

Les barbes ont été conçues spécifiquement pour être utilisées dans les assemblages en plastique. Les barbes en relief sont inclinées vers l’arrière, dans le sens inverse de l’insertion. Le plastique du composant hôte se remplit naturellement autour de l’ardillon métallique après l’installation, ce qui permet d’assembler définitivement les composants. Les barbes offrent la meilleure rétention parmi les dispositifs de rétention présentés dans ce livre blanc.
