La différence entre les disques ressort et les rondelles Belleville

par Nicholas Bunt, Spécialiste des produits

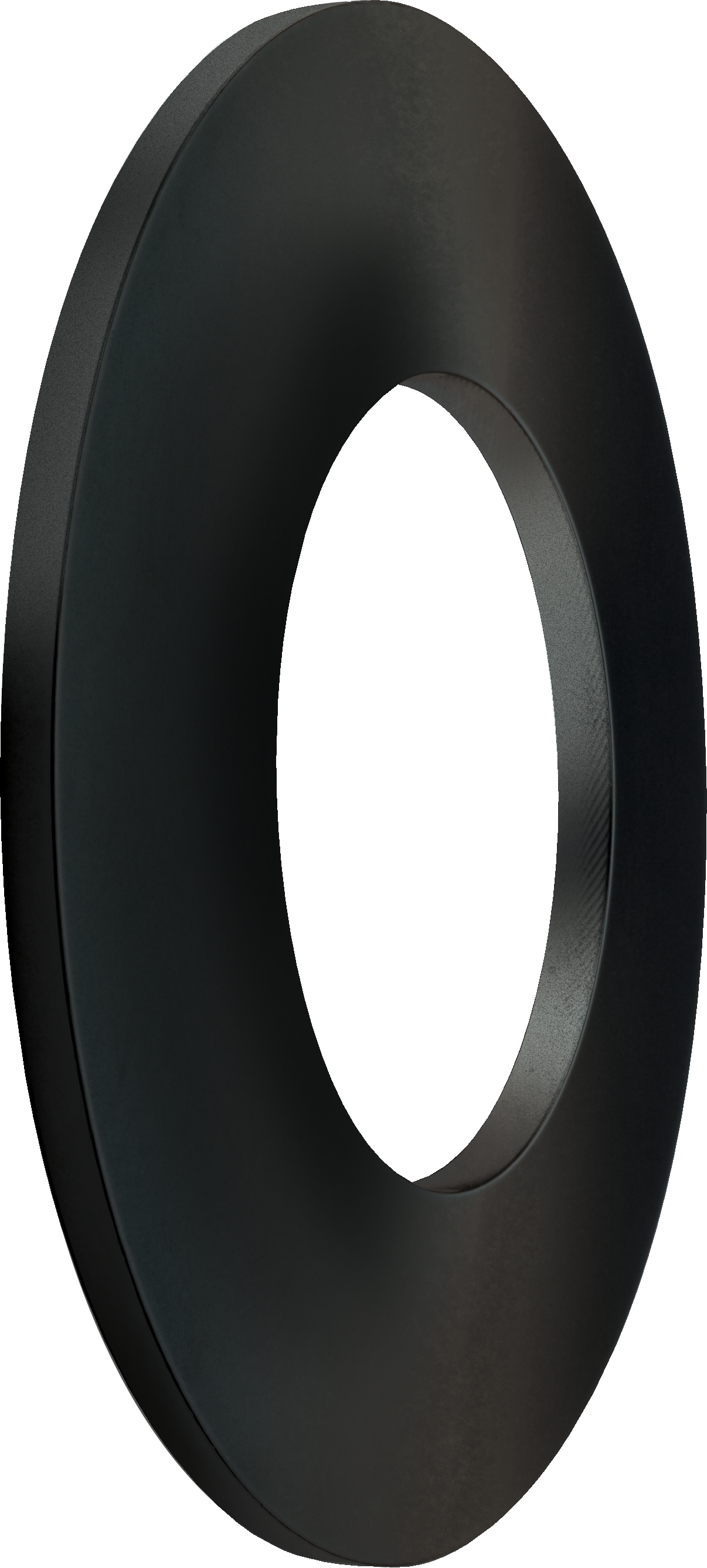

Les rondelles ressorts et les rondelles Belleville sont tous deux des rondelles à ressort de forme conique, généralement fabriquées en acier à ressort et conçues pour être chargées axialement. Tous deux peuvent fournir un degré de force plus élevé dans une zone relativement compacte par rapport aux ressorts hélicoïdaux ou aux ressorts ondulés. Bien que les termes « rondelles ressorts » et « rondelles Belleville » soient souvent utilisés de manière interchangeable, il existe certaines différences techniques, de conception et d’application entre ces deux produits :

DISTINCTIONS TECHNIQUES ENTRE LES RONDELLES RESSORTS ET LES RONDELLES BELLEVILLE
	Rondelles ressorts	Rondelles Belleville
Applications typiques	Préchargement, chargement dynamique / cyclage, durée de vie en fatigue prévisible importante	Applications statiques (Fixation de boulons principalement)
Matériaux typiques	Acier à haute teneur en carbone < 1,25 mm, Acier allié >= 1,25mm	Acier à haute teneur en carbone
Épaisseur	0,2mm - 14mm	Tendance à être plus épaisse pour un diamètre extérieur donné
Unités standard	Système métrique	Système Impérial / Métrique
Exigences de force	Courbes force / déformation spécifiées et calculées	La force statique / le couple peuvent être spécifiés ou aucune spécification de force
Régies par Les normes internationales	DIN EN 16983 & 16984 (précédemment DIN 2093 & 2092)	DIN 6796

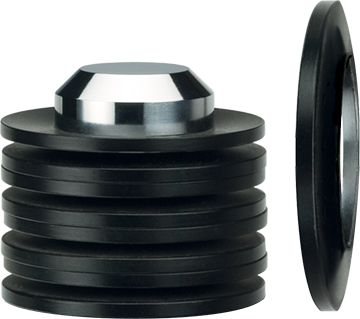

Les rondelles Belleville sont principalement utilisées dans les applications lourdes fixées par un boulon où la charge est considérée comme statique. Les rondelles Belleville peuvent être soumises à une charge statique continue ou intermittente, ou à une charge dynamique continue. Contrairement aux rondelles Belleville, les rondelles ressorts sont conçus spécifiquement pour fournir une relation force-course répétable et ont une durée de vie en fatigue longue et prévisible dans les applications dynamiques ou cycliques. Les rondelles ressorts sont couramment utilisés dans une variété d’applications, notamment les contrôles et régulateurs de pression, les systèmes de freinage des véhicules, les soupapes, les amortisseurs, les embrayages, les assemblages à friction et les joints où des cycles thermiques et de poids se produisent. Les rondelles ressorts peuvent être utilisées en tant que pièce unique ou combinés en différentes configurations pour obtenir les performances force-déflexion souhaitées.

Une liste définie des tailles standard des disques-ressorts et des caractéristiques de charge et de flexion associées est disponible dans la norme DIN EN 16983 (anciennement DIN 2093).

La sélection de la configuration la plus appropriée des rondelles ressort ou des empilements de disques peut s’avérer difficile. Il est recommandé aux concepteurs de s’associer à des experts en Ingénierie D’application Des Rondelles Ressorts pour déterminer le ressort à disque optimal pour une application particulière.

Pour plus d’informations sur la durée de vie en fatigue des rondelles ressorts, lisez le livre blanc :
Comment calculer la durée de vie estimée en fatigue des rondelles ressorts
