The Advantages of SPIROL Standard Slotted Pins
vs ISO 8752

SPIROL fabrique deux types de goupilles élastiques fendues : Les goupilles fendues standard SPIROL et les goupilles fendues ISO 8752. Les goupilles fendues standard SPIROL offrent des avantages significatifs par rapport aux goupilles fendues ISO 8752, qui ont été conçues à l’origine pour fonctionner comme des douilles. Les douilles de centrage sont utilisées en conjonction avec des boulons et isolent les filets des boulons des plans de cisaillement. À l’inverse, les goupilles fendues standard SPIROL ont été conçues pour remplir l’une des fonctions de goupillage suivantes sans l’ajout d’un autre élément de fixation : charnière, alignement, rétention, butée ou connexion moyeu/arbre. Bien que les goupilles fendues standard SPIROL et les goupilles fendues ISO 8752 puissent être efficaces dans un assemblage, les goupilles fendues standard SPIROL sont plus faciles à installer et supérieures en termes de forme, d’ajustement et de fonction.

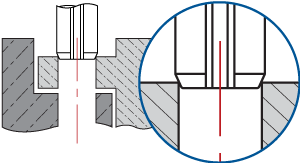

Les goupilles élastiques fendues standard SPIROL spécifient un diamètre de chanfrein maximum pour faciliter le processus d’installation et résoudre les problèmes courants rencontrés lors de l’installation des goupilles fendues ISO 8752. Par exemple, une goupille élastique fendue standard SPIROL d’un diamètre de 6 mm a un diamètre de chanfrein maximal de 5,8 mm, ce qui permet un dégagement de 0,01 mm de chaque côté pour faciliter l’installation dans le trou.

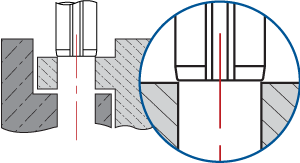

À l’inverse, étant donné que la norme ISO 8752 exige seulement que le diamètre maximal du chanfrein soit « inférieur » au diamètre nominal de la goupille, cela pose souvent des problèmes d’installation. En d’autres termes, un chanfrein de goupille fendue ISO 8752 d’un diamètre de 6mm ne doit mesurer que moins de 6mm. Ainsi, par exemple, une valeur de diamètre de 5,99 mm serait acceptable, ce qui ne laisserait que 0,005 mm de chaque côté pour faciliter l’insertion dans le trou.

Les goupilles fendues ISO 8752 ont tendance à s’enchevêtrer. La raison en est que les goupilles fendues ISO 8752 ont une largeur de fente plus large que l’épaisseur de la matière première. L’enchevêtrement entraîne souvent des problèmes d’alimentation et peut provoquer des arrêts de production. Les goupilles fendues ISO 8752 s’enchevêtrent également pendant le processus de placage et ces goupilles imbriquées peuvent f inir par se lier de manière permanente. Si elles se détachent à nouveau pendant ou après le placage, certaines sections de la broche ne seront pas ou peu couvertes par le placage.

A l’inverse, les goupilles fendues standard SPIROL ont une largeur de fente maximale inférieure à l’épaisseur du matériau et ne peuvent donc pas s’imbriquer. Par conséquent, les goupilles fendues standard SPIROL peuvent être alimentées et installées automatiquement sans risque de temps d’arrêt dû à l’enchevêtrement, et elles peuvent être plaquées sans risque de couverture incomplète.
