Les Goupilles Élastiques Spiralées présentent un équilibre unique de force et de flexibilité

par Christie Jones, directrice de développement du marché

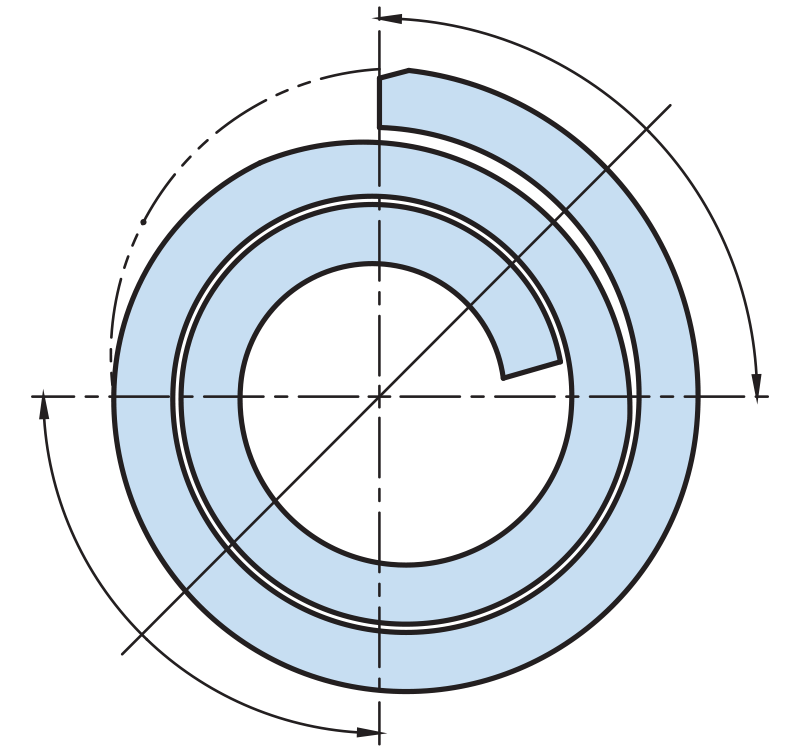

Les Goupilles Élastiques Spiralées ont été inventées par Herman Koehl en 1948. Identifiables grâce à leur enroulement unique de 2 tours ¼, les Goupilles Spiralées sont retenues par une tension radiale quand elles sont posées dans le composant hôte, et ce sont les seules goupilles offrant une résistance et une flexibilité uniformes après leur insertion.

Les Goupilles Élastiques Spiralées, communément appelées Goupilles Enroulées, sont souvent utilisées dans des applications généralement assemblées avec des Goupilles Pleines. Une idée fausse est que les «Goupilles Pleines sont toujours plus robustes que les Goupilles Spiralées». La majorité des applications utilisent des Goupilles Pleines en acier bas carbone et, pour celles qui utilisent des Goupilles Spiralées, la plus répandue est la Goupille Spiralée série standard en acier haut carbone à traitement thermique.

Lorsque l’on compare la résistance des Goupilles Pleines en acier bas carbone à celle des Goupilles Spiralées série standard en acier haut carbone, les Goupilles Spiralées sont plus robustes. Ceci est dû à la combinaison du volume de matériau de la Goupille Spiralée et du traitement thermique du matériau. Le traitement thermique rend la Goupille Spiralée plus résistante et plus flexible ; la robustesse de la Goupille Spiralée est améliorée de plus de 15 % (en moyenne) par rapport à la Goupille Pleine (Tableau 1).

DIAMÈTRE DE LA GOUPILLE	GOUPILLES RAINURÉES EN ACIER BAS CARBONE	GOUPILLES SPIRALÉES EN ACIER HAUT CARBONE	% PLUS RÉSISTANTES QUE LES GOUPILLES PLEINES
DIAMÈTRE DE LA GOUPILLE	RÉSISTANCE AU DOUBLE CISAILLEMENT EN KN
1,5	1,2	1,45	+20,8
2	2,2	2,5	+13,6
2,5	3,5	3,9	+11,4
3	5	5,5	+10,0
4	8,8	9,6	+9,1
5	13,8	15	+8,7
6	19,9	22	+10,5
8	31,2	39	+25,0
10	48,7	62	+27,3
12	70,2	89	+26,8

Tableau 1 :
Résistance des Goupilles Spiralées série standard par rapport à celle des Goupilles Pleines

Un des principaux avantages des Goupilles Spiralées par rapport aux Goupilles Pleines est qu’elles sont disponibles en trois « séries » pour permettre au concepteur de choisir la meilleure combinaison de force, de flexibilité et de diamètre en fonction des différents matériaux hôtes et de leurs exigences. Une Goupille Spiralée bien conçue doit être suffisamment robuste pour résister aux forces générées pendant l'utilisation de l'assemblage et suffisamment flexible pour ne pas endommager le logement. La Goupille Spiralée répartit uniformément les charges statiques et dynamiques tout au long de sa section transversale sans point spécifique de concentration de contrainte. En outre, sa flexibilité et sa résistance au cisaillement ne sont pas affectées par la direction de la charge appliquée ; il n'est donc pas nécessaire de l'orienter dans le trou pour optimiser sa performance durant l'assemblage.

Les forces d'impact et l'usure entraînent une défectuosité des assemblages dynamiques dans des composants rigides. Les Goupilles Spiralées sont conçues pour garder leur flexibilité après la pose et jouer le rôle de composant actif au sein de l'assemblage. Leur capacité à amortir les forces d'impact/chocs et les vibrations empêche l'endommagement du logement et prolonge la durée d'utilisation de l'assemblage.
