L’importance de l’embout d’insertion pour installer les goupilles élastiques spiralées

Lorsqu’on installe des goupilles élastiques spiralées, il est important que l’outil d’insertion, souvent appelé embout d’insertion, soit assez large pour couvrir tout le diamètre de la goupille. L’embout devrait être dimensionné pour qu’il pousse simultanément sur les cinq spires pendant toute l’opération. Le cas échéant, la goupille sera difficile, voire impossible à installer convenablement dans l’assemblage.

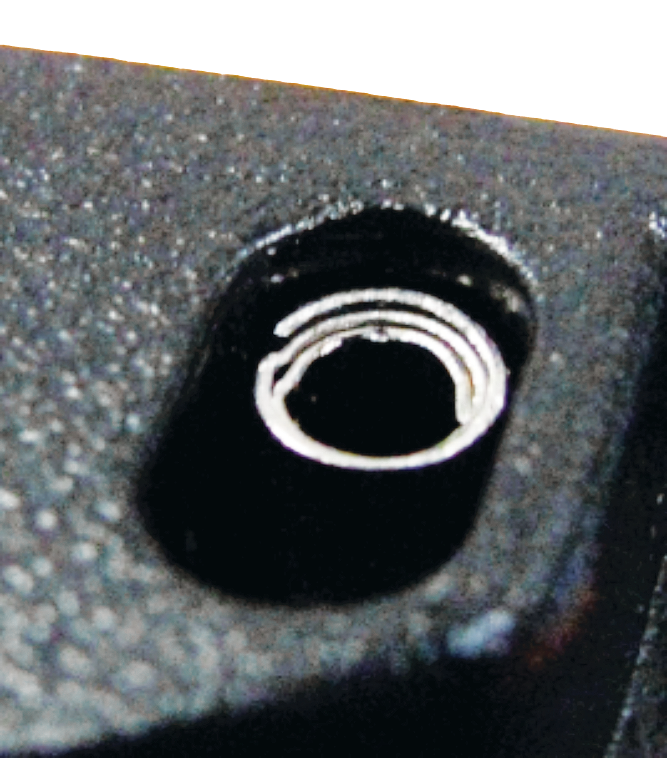

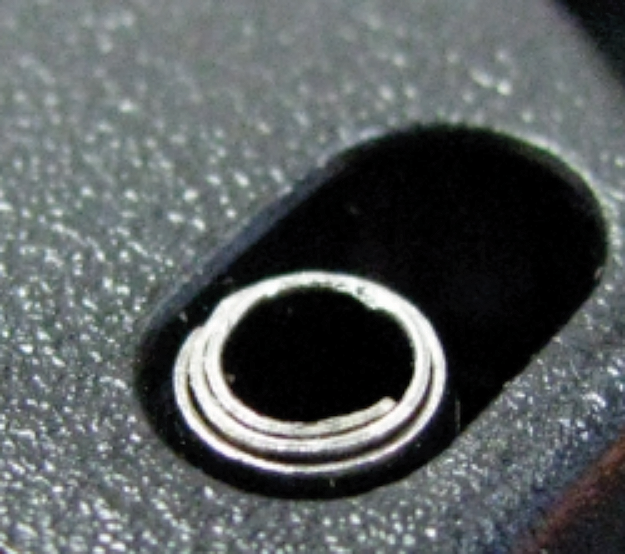

Si l’embout est trop étroit, les spires intérieures seront poussées vers l’intérieur de la goupille créant ainsi un effet de « télescopage » et faisant ressortir les spires à l’autre extrémité. Certaines personnes disent aussi que la goupille se « déroule ». Il est important de remarquer que le « télescopage » ou « déroulage »  est impossible si le bon embout d’insertion est utilisé. Un sousproduit poussera sur les spires intérieures et augmentera l’effort d’insertion et si l’embout est trop étroit, la goupille spiralée ne pourra pas se rétracter et prendre le même diamètre que le logement puisque l’embout sera dans le diamètre intérieur (Di) de la goupille.

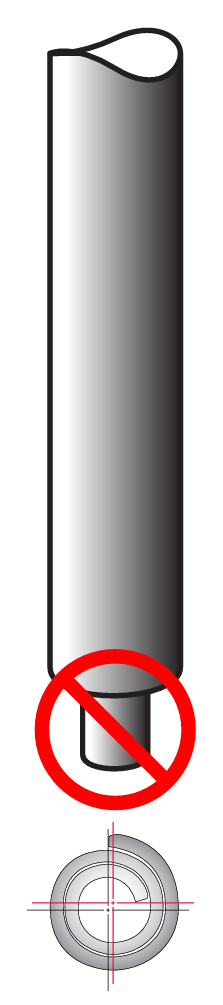

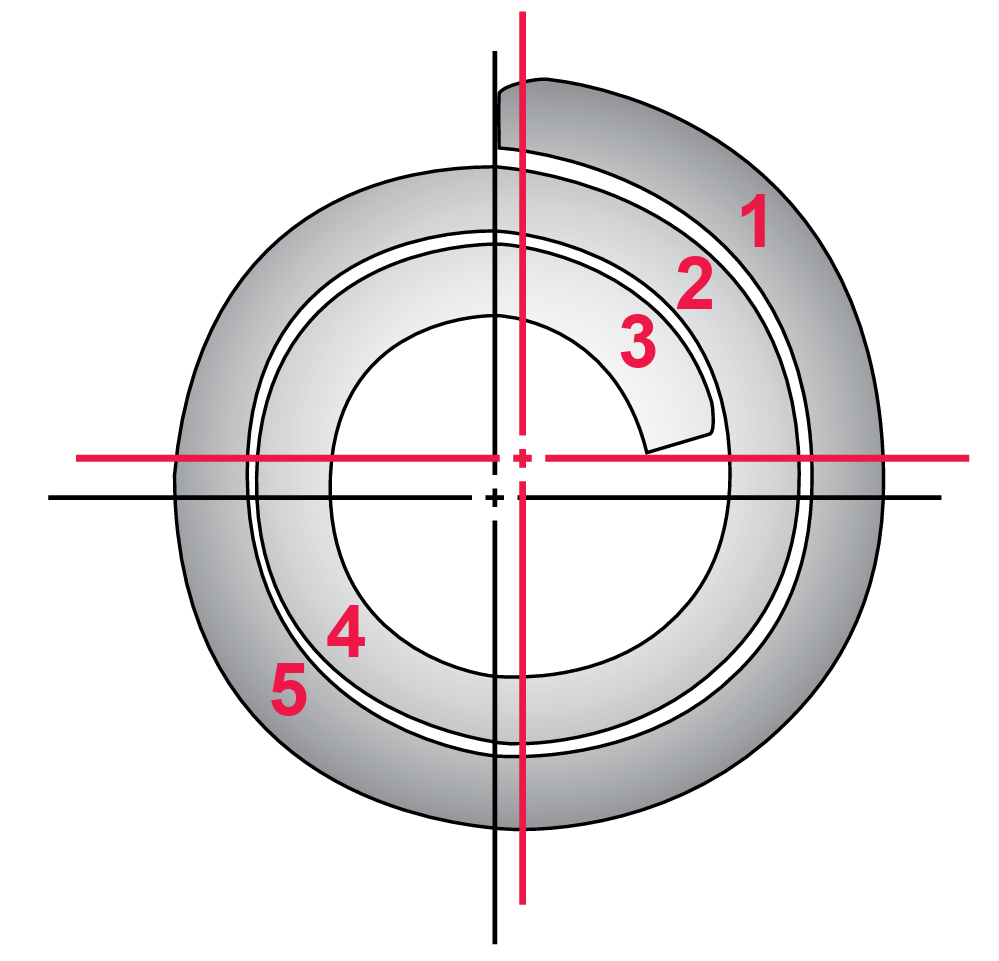

Parfois, un atelier conçoit un embout d’insertion avec une extrémité étagée pour rentrer dans le diamètre intérieur de la goupille, « pour aligner la goupille et le trou » (Figure 1). Cette situation crée deux problèmes. Le premier est que le centre de la goupille spiralée n’est pas le centre de son Di (Figure 2). Par conséquent, en plaçant quelque-chose dans le Di, l’effet sera inverse et la goupille ne sera pas alignée ! Le second problème est que la pointe de l’embout peut empêcher la goupille de se rétracter lors de l’insertion.  Cela peut considérablement augmenter les forces d’insertion ; si la pointe est assez large, cela peut même empêcher l’insertion de la goupille dans le trou. Eventuellement, l’embout peut casser et se coincer dans le Di de la goupille, provoquant un arrêt de la ligne d’assemblage.

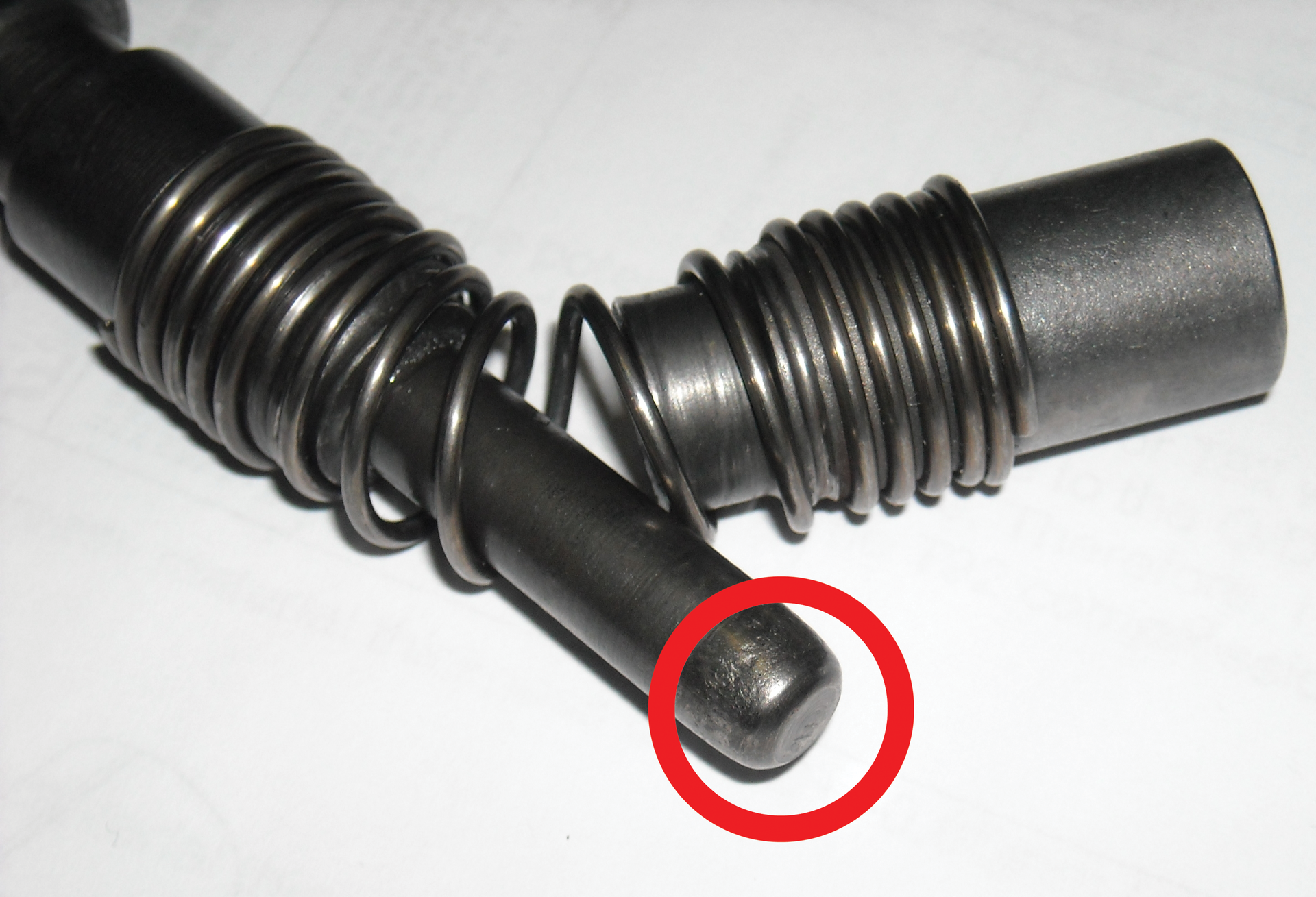

Un autre souci fréquent survient lorsque l’atelier utilise des embouts usés. Avec le temps, l’extrémité de l’embout va se décomposer. Sur la figure 3, vous pouvez voir que l’extrémité de l’outil, entourée en rouge, est usée et les bords sont lisses. A un moment donné, la pointe de l’embout sera trop étroite et ne couvrira pas tout le diamètre de la goupille spiralée. Comme indiqué précédemment, l’embout enfoncera les spires intérieures ce qui provoquera des soucis d’insertion.

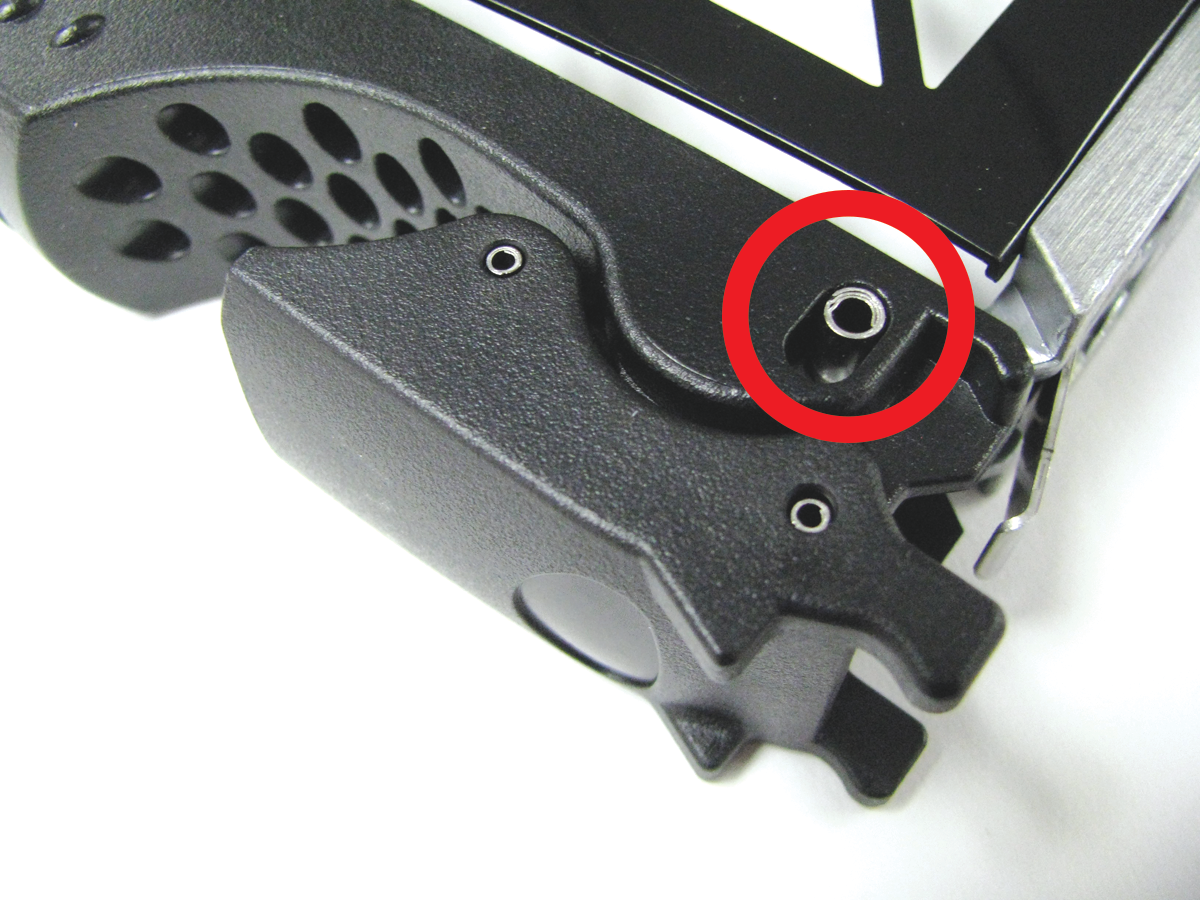

Le texte suivant explique ce qui est arrivé à un fabricant d’assemblage de clips lorsque l’embout d’insertion qu’utilisait leur soustraitant n’était pas assez large pour couvrir tout le Di de la goupille spiralée. En réalité,  l’embout poussait seulement les spires intérieures et la goupille se télescopait. Les efforts d’insertion étaient beaucoup plus élevés et empêchaient constamment la goupille de bien s’insérer.
