Préparation des trous pour les goupilles à insertion par pression

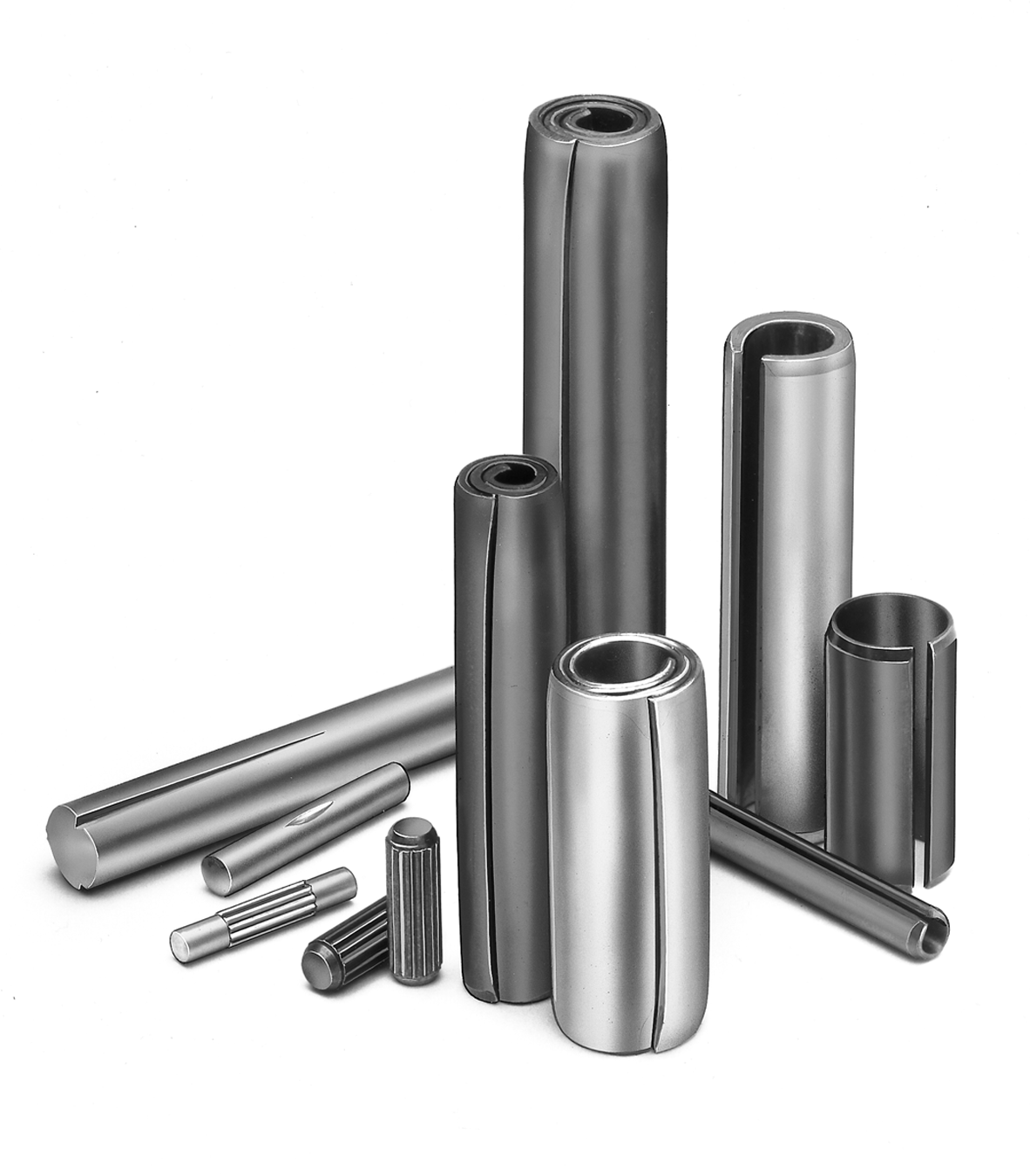

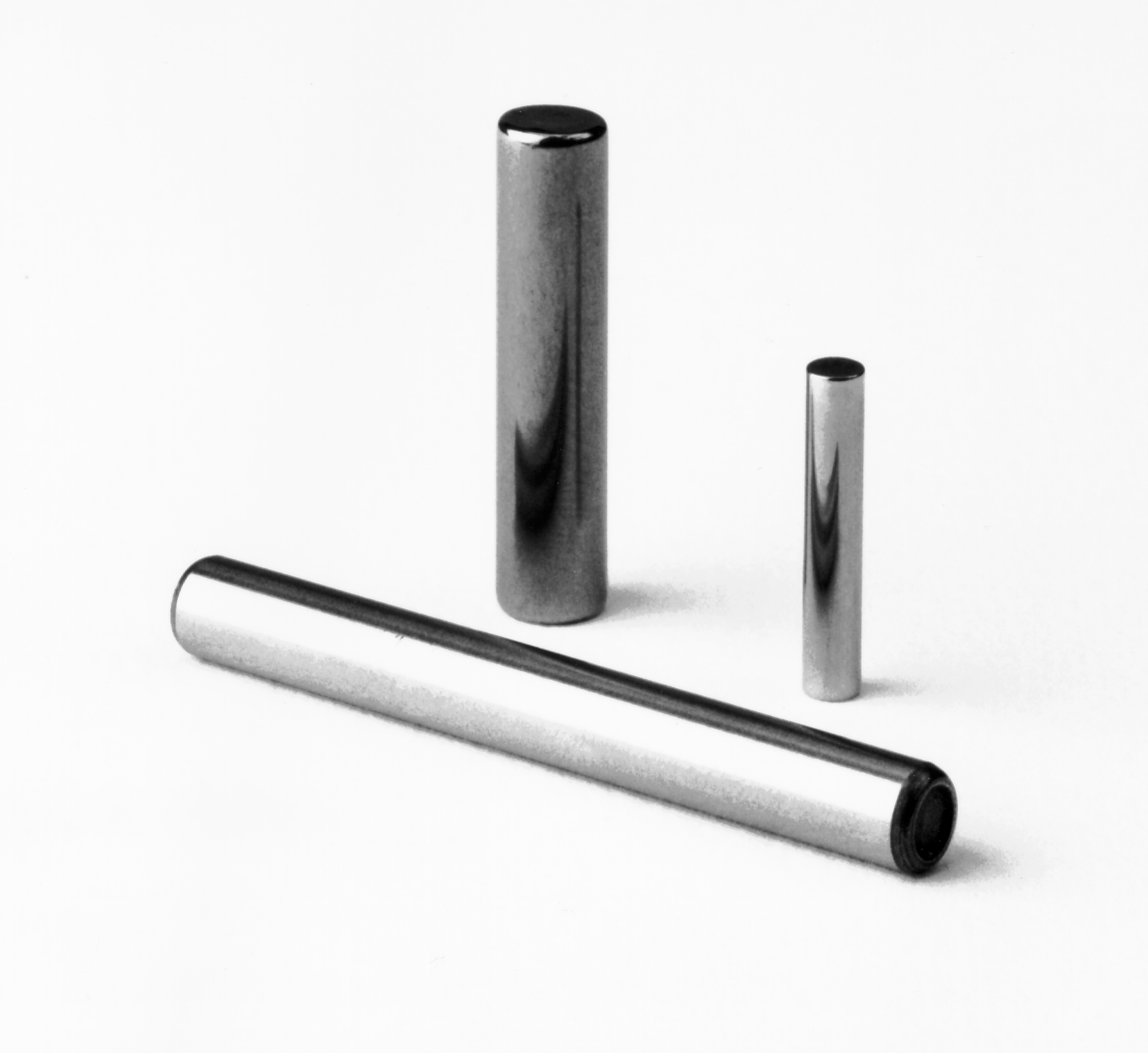

Les goupilles rodées et les goupilles droites sont des goupilles cylindriques pleines qui ont normalement des extrémités chanfreinées. Les goupilles sont retenues dans l’assemblage en étant enfoncées dans des trous dont le diamètre est inférieur à celui de la goupille. Dans la plupart des applications, le degré d’interférence doit être limité pour que les forces d’insertion restent dans une limite pratique. L’ajustement serré acceptable pour la plupart des métaux (acier, laiton et aluminium) se situe entre 0,0005” et 0,002”. Dans l’assemblage de production, l’ajustement serré acceptable est la somme des tolérances pour la goupille et le trou. C’est pour cette raison qu’un trou très précis et droit est nécessaire pour installer ces goupilles, avec des tolérances totales comprises entre 0,0002” et 0,0005”.

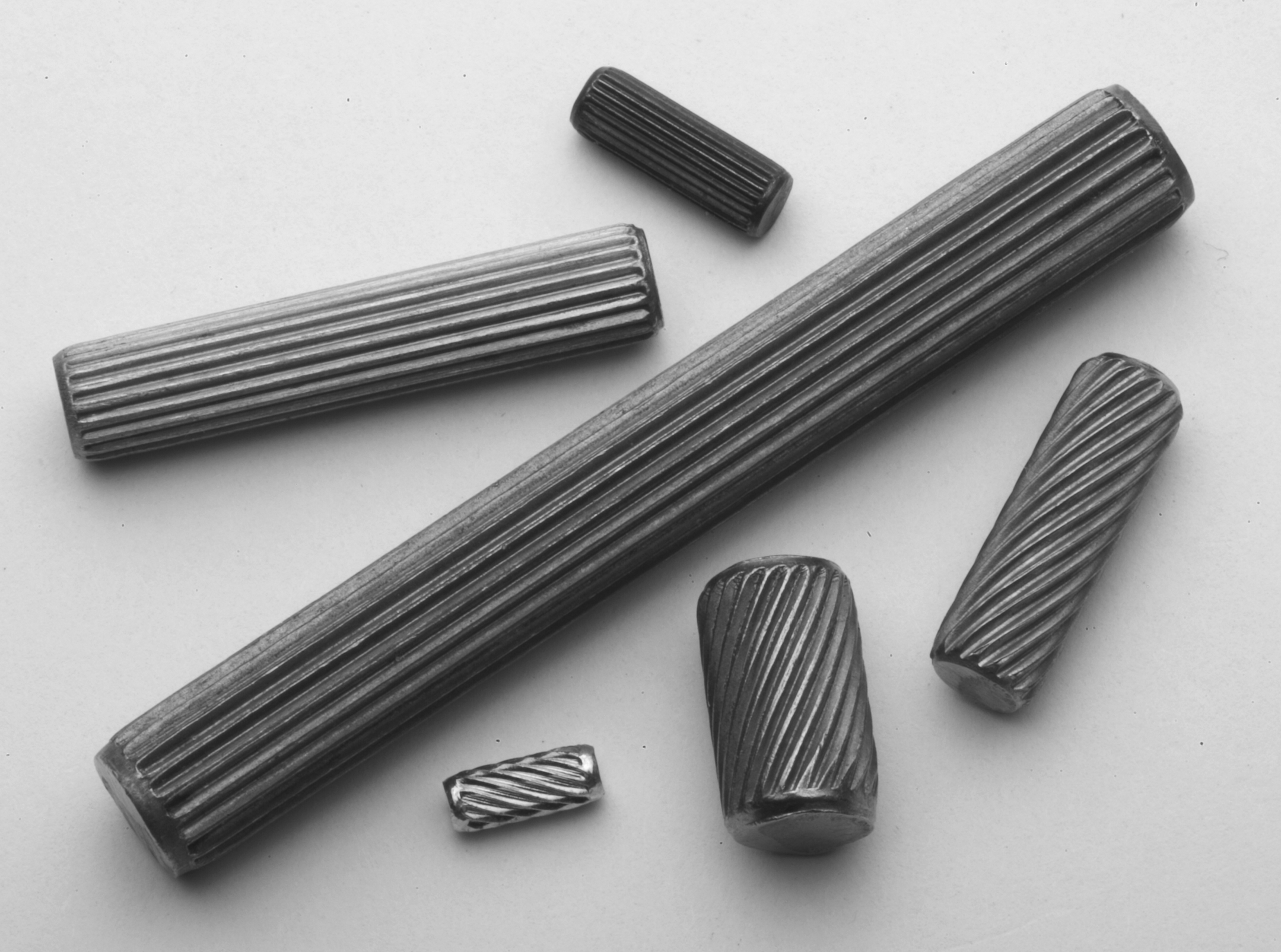

Pour obtenir un trou aussi précis, la pratique courante de l’usinage consiste à percer et à aléser, mais ce n’est pas aussi simple que cela. Pour aléser un trou précis, vous devez commencer par un trou percé de bonne qualité. Un alésoir ne corrigera pas un trou en cloche, non rond, tordu, surdimensionné ou mal ébarbé. La qualité du trou percé nécessaire avant l’alésage est la même que celle requise pour l’utilisation d’une goupille pleine moletée ou cannelée.

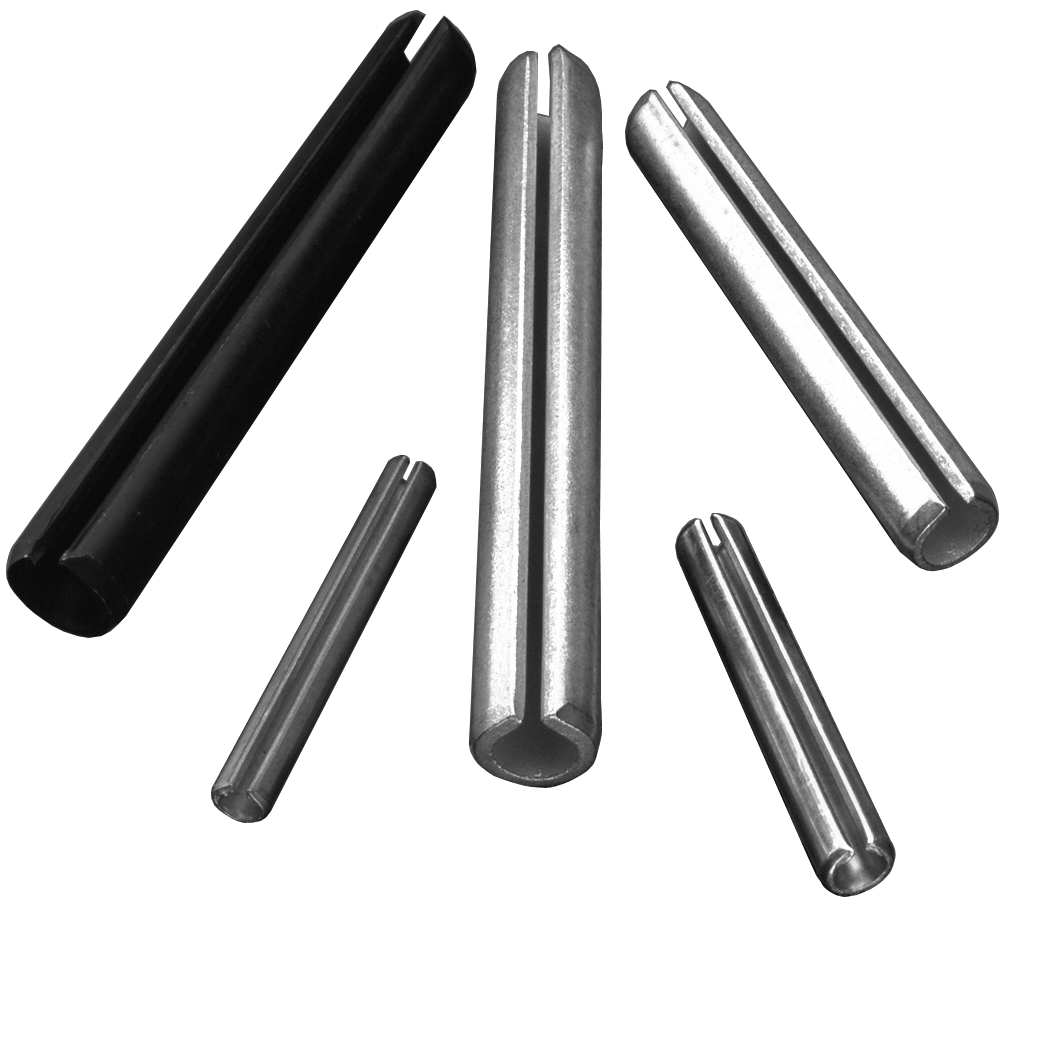

Les goupilles flexibles fendues sont des pièces tubulaires creuses, chanfreinées aux extrémités, avec une seule fente longitudinale sur toute la longueur de la goupille. La goupille est retenue dans l’assemblage en se comprimant lorsqu’elle est installée dans un trou, qui est plus petit que le corps de la goupille. La fente permet à la goupille de se comprimer, et le ressort caractéristique du matériau de la goupille fournit la résistance qui maintient la goupille dans le trou. Si la goupille devait « buter » pendant l’installation, les forces d’insertion augmenteraient considérablement, car la goupille ne fonctionne plus comme un ressort mais comme un objet solide. Cette caractéristique de ressort de la goupille, associée à la fente, permet des tolérances de trou plus importantes dans l’assemblage qu’avec les goupilles pleines.

Les goupilles flexibles fendues sont conçues pour être installées dans des trous de forage courants. En plus de leur plus grande tolérance de diamètre de trou admissible, il n’est pas essentiel que les trous soient droits ou ronds, en raison de la capacité de la goupille à se conformer au trou. Les exigences moins strictes en matière de trous permettent à ces goupilles d’être utilisées avec succès dans des trous tels que coulés, moulés ou estampés. Bien qu’il ne soit généralement pas nécessaire d’utiliser les méthodes de préparation des trous décrites précédemment, un trou plus cohérent améliorera la répétabilité des valeurs d’insertion et de rétention dans l’assemblage.

Dans les trous estampés, il est recommandé d’installer les goupilles dans le même sens que le poinçon et d’éviter les bavures excessives. Les trous coulés ou frittés doivent être créés avec un léger rayon d’entrée, et les bords des trous dans les matériaux durcis doivent être ébavurés. Ces dispositions contribueront à l’installation réussie de toute goupille à ressort. Une fraise n’élimine pas le bord tranchant d’un trou trempé ; elle place simplement le bord tranchant plus profondément dans le trou.

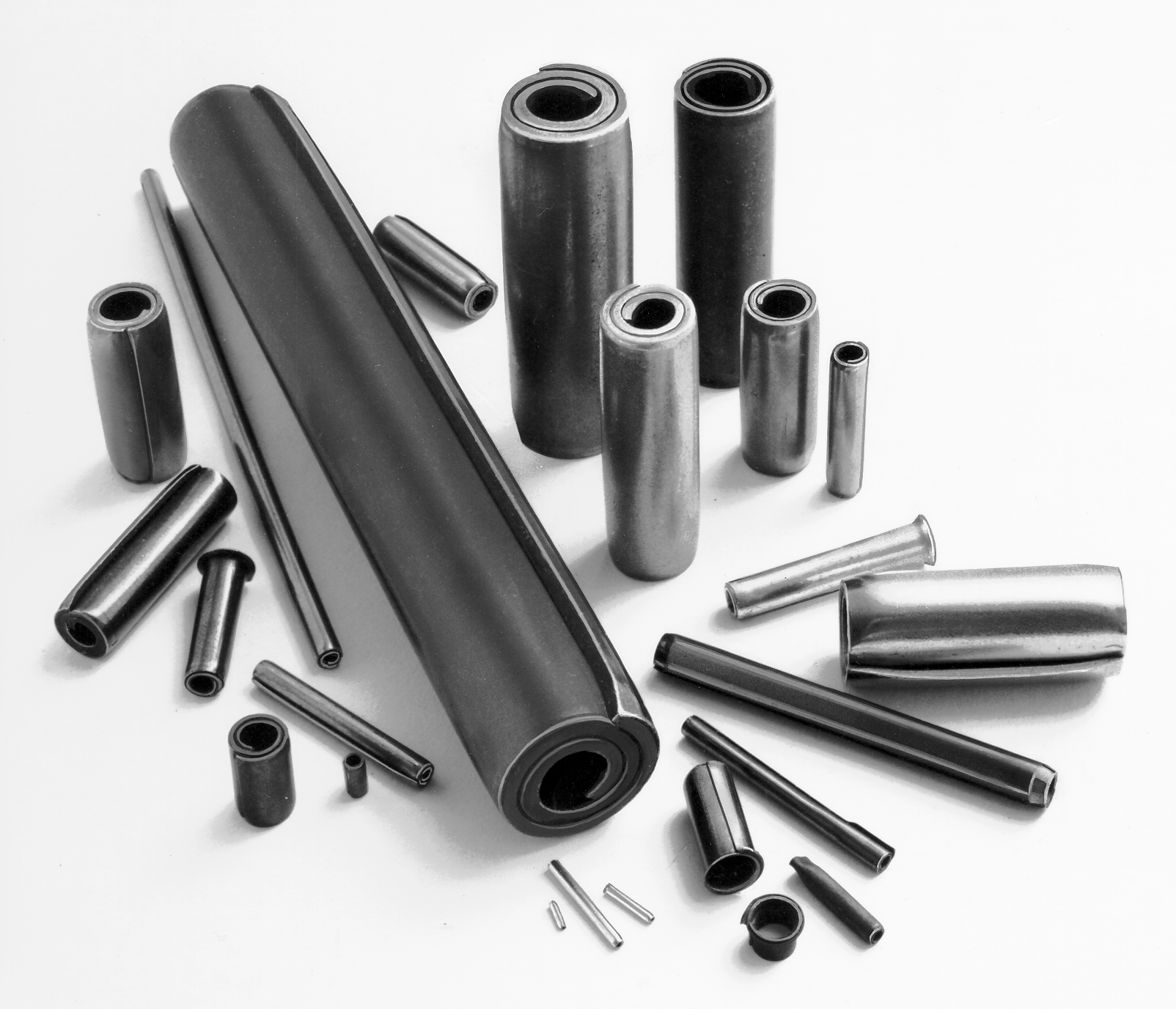

Les goupilles flexibles spiralées sont des pièces tubulaires creuses fabriquées à partir de bobines de 2 tours -1/4 d’acier à ressort avec des extrémités chanfreinées embouties. La goupille est retenue dans l’assemblage en se comprimant lorsqu’elle est installée dans un trou, qui est plus petit que le corps de la goupille. La goupille s’enroule sur elle-même sous l’effet de la compression, et le ressort caractéristique du matériau de la goupille fournit la résistance qui maintient la goupille dans le trou. En raison de la conception de la goupille avec un enroulement de 2-1/4, elle ne peut pas « buter » lorsqu’elle est installée dans un trou de tolérance inférieure. La goupille conserve sa caractéristique de ressort, ce qui lui confère la force d’installation la plus faible de toutes les f ixations à emmanchement. La possibilité de l’installer dans un trou de tolérance inférieure permet d’obtenir des tolérances de trou supérieures à celles des autres goupilles à ressort.

Comme pour les autres goupilles flexibles, les goupilles flexibles spiralées sont conçues pour être installées dans des trous forés courants. Il n’est pas essentiel que les trous soient droits ou ronds, et cette goupille a le plus de succès dans les trous tels que coulés, moulés ou estampés. La capacité de la goupille à s’installer dans un trou à tolérance négative permet d’utiliser des forets standard dans des matériaux qui ont tendance à être sous-dimensionnés. L’utilisation des méthodes décrites précédemment pour un trou percé de qualité améliorera la répétabilité des valeurs d’insertion et de rétention dans l’assemblage, bien que cela ne soit pas obligatoire.
