PolskaGoupilles à Ressort

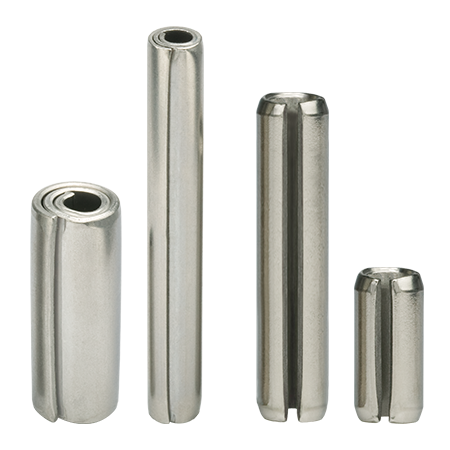

SPIROL propose deux types de Goupilles à Ressort, également appelées Goupilles Élastiques : les Goupilles Élastiques Spiralées et les Goupilles Élastiques Fendues.
La Goupille Élastique Spiralée et sa technologie de production ont été inventées par SPIROL en 1948. Depuis lors, la Goupille Spiralée s'est imposée comme la Goupille à Ressort la plus polyvalente du secteur. Facilement reconnaissables à leur section transversale unique de 2 1/4 spires, les Goupilles Spiralées sont des fixations auto-bloquantes grâce à une tension radiale exercée contre la paroi du trou. Elles sont les seules goupilles à ajustement serré conçues pour rester flexibles après leur installation. Plus que de simples fixations, les Goupilles Spiralées SPIROL sont des éléments amortisseurs qui font partie intégrante d'un ensemble complet. Les Goupilles Élastiques Spiralées sont disponibles en trois versions : légère, standard et lourde, afin de permettre au concepteur de choisir la combinaison appropriée de résistance, de flexibilité et de diamètre en fonction des différents matériaux hôtes, des exigences de résistance et des types de charge. Les Goupilles Spiralées SPIROL offrent généralement le coût d'installation le plus bas dans la plupart des applications.
Les Goupilles Élastiques Fendues sont des composants à usage général couramment utilisés dans de nombreuses applications de fixation. Parfois appelées goupilles cylindriques, goupilles roulées, Goupilles Fendues, goupilles en C, goupilles de tension ou simplement Goupilles à Ressort, les Goupilles Fendues sont des tubes creux sans tête, dotés d'une fente longitudinale sur toute leur longueur et d'extrémités chanfreinées ou arrondies pour faciliter leur installation. Les Goupilles Fendues sont fabriquées avec un diamètre extérieur contrôlé légèrement supérieur à celui des trous dans lesquels elles seront installées. L'action principale du ressort de la Goupille Fendue se concentre sur la zone opposée à la fente, car les deux moitiés de la goupille se compriment lors de l'installation. Une fois installée, la goupille exerce une pression continue sur les côtés de la paroi du trou. Cette flexibilité permet aux Goupilles Fendues de s'adapter à des tolérances de trous plus larges que les Goupilles Solides rigides, ce qui réduit les coûts de fabrication du composant.
Si du matériel d'installation est nécessaire, SPIROL propose également une gamme complète standard de Technologie d'Installation de Goupilles, allant des modules manuels aux modules entièrement automatiques, avec ou sans fixation, pour répondre à vos besoins en matière d'assemblage de goupilles enroulées.
Types de Goupilles à Ressort
Goupilles Élastiques Spiralées
Les Goupilles Élastiques Spiralées sont couramment utilisées comme goupilles de charnière et pivots, pour le positionnement et l'alignement, la fixation d'un engrenage à un arbreou un moyeu et pour assembler deux ou plusieurs composants.
SPIROL propose des Goupilles Élastiques Spiralées dans trois versions différentes : usage léger, usage standard et usage intensif, afin de répondre aux exigences de résistance et de flexibilité de chaque application. Une goupille trop résistante par rapport à la force appliquée ne fléchira pas et pourra endommager le trou. Une goupille trop flexible pourrait se fatiguer prématurément dans l'application. La Goupille Spiralée offrant la combinaison optimale de résistance, de flexibilité et de diamètre prolongera la durée de vie utile d'un assemblage. En général, les Goupilles Spiralées à usage léger sont utilisées dans les plastiques et autres matériaux souples, cassants ou minces, les Goupilles Spiralées à usage standard sont utilisées dans l'acier doux et les matériaux hôtes non ferreux, et les Goupilles Élastiques Spiralées à usage intensif sont utilisées dans les matériaux durcis où l'espace interdit l'utilisation d'une goupille à usage standard de plus grand diamètre.
SPIROL propose également une sélection de Goupilles Spiralées conçues pour répondre aux exigences courantes spécifiques à certaines applications, telles que les boîtiers cosmétiques, les porte-clés, les appuie-têtes, les transmissions, les serrures à carte et les clips d'éjection. Si aucune des Goupilles Spiralées standard de SPIROL ne répond à vos besoins, nos ingénieurs d'application travailleront avec vous pour concevoir une goupille spiralée sur mesure qui répondra à vos exigences particulières.

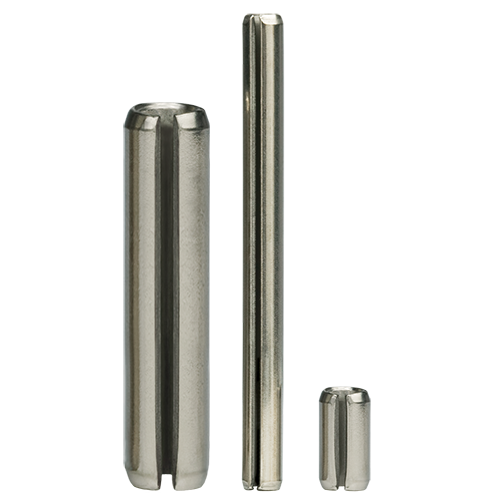

Goupilles Élastiques Fendues
La gamme de Goupilles Élastiques Fendues SPIROL comprend 1) les goupilles métriques standard SPIROL, 2) les goupilles standard en pouces SPIROL et 3) les Goupilles Fendues conformes à la norme ISO 8752. Bien que SPIROL fabrique des Goupilles Fendues conformes à la norme ISO 8752, les Goupilles Élastiques Fendues standard SPIROL ont une largeur de fente inférieure à l'épaisseur de la paroi et ne s'emboîtent donc pas et ne s'interverrouillent pas. Cette caractéristique, combinée à un diamètre élargi (avant insertion) plus petit, confère aux Goupilles Fendues standard SPIROL un certain nombre d'avantages par rapport aux goupilles ISO 8752, notamment une force d'insertion moindre, une durée de vie plus longue et l'absence d'enclenchement.
Vous ne trouvez pas ce que vous cherchez ?
Vous avez besoin d'aide pour choisir la solution de fixation la plus adaptée à votre application ? Les ingénieurs experts de SPIROL examineront vos besoins spécifiques et concevront la goupille la plus rentable pour répondre à vos exigences techniques et commerciales. Laissez-nous vous aider!
Application Success Stories
Goupille de retenue dans une soupape à clapet hydraulique / électrovanne
DÉFI CLIENT:
Un important fabricant de valves hydrauliques à clapet a demandé l'aide de SPIROL Engineering pour recommander une goupille pour retenir une bille de contrôle dans un assemblage de valve soumis à des forces de choc longitudinal.
SOLUTION DE SPIROL :
- SPIROL Engineering a recommandé l'installation d'une Goupille Élastique Fpiralée perpendiculairement à la bille de contrôle pour empêcher la bille de se détacher.
- Les caractéristiques uniques de la Goupille Spiralée ont fourni la flexibilité nécessaire pour absorber les charges de choc en équilibre avec une force suffisante pour résister aux forces générées dans l'assemblage.
- La Goupille Vlastique Spiralée de SPIROL a répondu à tous les critères de performance exigés par le client et a permis de réaliser des économies sur les composants et la fabrication par rapport à la méthode de fixation plus traditionnelle (et plus coûteuse) consistant à utiliser un collier fileté couplé à une fixation filetée.
- En plus de recommander la goupille de retenue la plus rentable, l'équipe d'ingénierie d'application de SPIROL a également recommandé la taille des perforations, la longueur d'engagement, le type de matériau et la finition appropriés pour garantir le bon fonctionnement de l'assemblage.
Goupille de retenue pour les ensembles d'éclairage de scène et de treillis
DÉFI CLIENT:
Un fabricant de systèmes de treillis utilisés pour l'éclairage de scène et les sièges de stade a demandé à SPIROL de l'aider à sélectionner la bonne fixation pour retenir les tubes en aluminium extrudé aux coupleurs. La fixation devait souvent être soumise à des chocs et des vibrations et l'assemblage devait répondre à des exigences de résistance élevées.
SOLUTION DE SPIROL :
- SPIROL Engineering a recommandé l'utilisation d'une Goupille Élastique Spiralée en acier inoxydable 420 pour sa combinaison de solidité supérieure et de résistance à la corrosion.
- Comme les Goupilles Élastiques Spiralées restent flexibles après l'installation, elles absorbent la charge dynamique et protègent l'intégrité de la perforation pour assurer la rétention au sein de l'assemblage du treillis.
- Les Goupilles Spiralées n'ont pas besoin d'être orientées pour leur résistance comme les autres Goupilles à Ressort, la direction des charges élevées est donc sans importance.
- Les Goupilles Élastiques Spiralées peuvent être retirées du trou sans endommager l'ensemble. La même goupille peut être réutilisée dans le même trou. Cela permet d'assembler et de désassembler le treillis pour l'utiliser sur différents sites.
- La mise en oeuvre de la Goupille Spiralée recommandée par SPIROL a répondu à toutes les exigences de performance et commerciales du fabricant et a assuré l'intégrité continue de l'assemblage du treillis.
Technologie d'Installation des Goupilles
En plus d'une gamme complète de composants techniques utilisés pour l'assemblage, SPIROL propose également une gamme complète d'équipements d'installation de goupilles conçus pour faciliter l'assemblage rentable et de haute qualité de vos produits. Nos solutions d'installation vont des machines manuelles aux cellules de travail entièrement automatisées avec contrôle statistique du processus et options de prévention des erreurs. Nous sommes la seule entreprise de ce type à offrir une solution intégrée totale.
